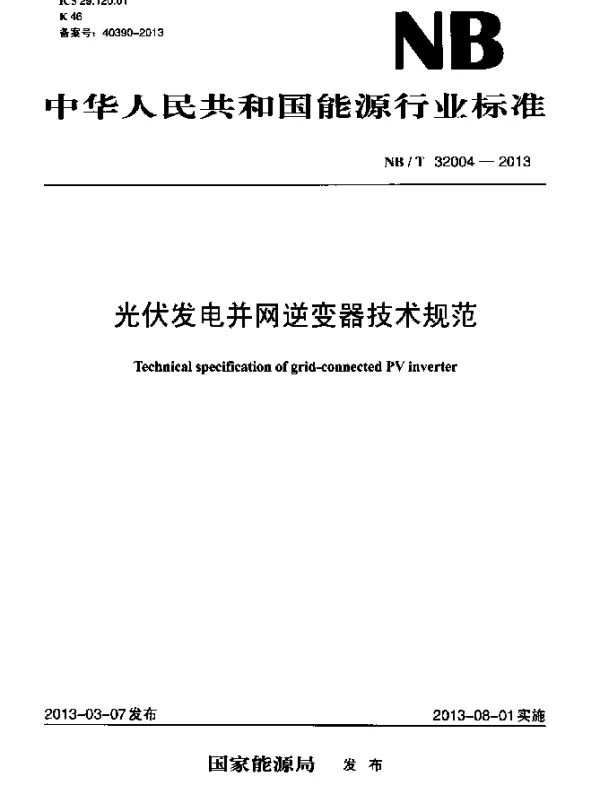

NBT 32004-2013 光伏发电并网逆变器技术规范

常见问题解答（FAQ）

NBT 32004-2013 光伏发电并网逆变器技术规范是光伏发电领域的重要标准，用于指导并网逆变器的设计、制造和测试。以下是关于该标准的常见问题及其详细解答。

1. NBT 32004-2013 标准的主要内容是什么？

该标准主要规定了光伏发电并网逆变器的技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。它涵盖了逆变器的性能参数、安全性和可靠性要求，适用于单相和三相光伏并网逆变器。

2. 并网逆变器的效率要求是什么？

根据 NBT 32004-2013，逆变器的转换效率需满足以下要求：

• 最大效率应不低于 96%（对于集中式逆变器）或 98%（对于微型逆变器）。
• 在额定功率下的效率应不低于 95%。

此外，逆变器的效率应在不同负载条件下进行测试。

3. 并网逆变器的谐波电流限制是多少？

逆变器输出的谐波电流应符合以下限制：

• 总谐波畸变率（THD）应小于 5%。
• 各次谐波电流的幅值不得超过标准规定的限值。

这些限制旨在确保电网的电能质量不受影响。

4. 并网逆变器的过载能力如何定义？

根据标准，逆变器应具备一定的过载能力，具体要求如下：

• 在短时间内（通常为 1 分钟），逆变器可承受 1.1 倍额定功率的过载。
• 长时间运行时，过载能力不应超过额定功率的 1.05 倍。

过载能力的定义是为了保证逆变器在异常工况下仍能正常工作。

5. 并网逆变器的孤岛保护功能是否必要？

是的，孤岛保护功能是必要的。

• 孤岛现象是指当电网断电时，逆变器仍向负载供电的情况。
• 标准要求逆变器必须具备快速检测孤岛现象的能力，并在检测到孤岛后立即停止输出。

这可以避免对维修人员造成安全隐患。

6. 并网逆变器的绝缘电阻要求是什么？

逆变器的绝缘电阻应满足以下要求：

• 输入端与输出端之间的绝缘电阻应大于 1000 MΩ。
• 输入端与外壳之间的绝缘电阻应大于 500 MΩ。

这些要求确保逆变器的安全性，防止漏电事故。

7. 并网逆变器的环境适应性要求有哪些？

逆变器需要适应不同的环境条件，具体要求包括：

• 温度范围：-25°C 至 +50°C（室外型）或 -10°C 至 +40°C（室内型）。
• 湿度范围：相对湿度不超过 95%（无凝露）。
• 抗振动和冲击能力：需通过相关测试。

这些要求确保逆变器在恶劣环境下仍能可靠运行。

8. 如何验证逆变器的并网性能？

逆变器的并网性能可以通过以下步骤验证：

• 使用功率分析仪测量逆变器的输出电压、频率和波形。
• 检查逆变器是否满足谐波电流限制和功率因数要求。
• 模拟电网故障（如电压跌落、频率波动）以验证其保护功能。

这些测试需严格按照标准中的试验方法进行。

9. 并网逆变器的使用寿命如何评估？

逆变器的使用寿命通常为 10 至 25 年，具体取决于设计质量和使用环境。

• 关键部件（如电容器、IGBT 模块）的寿命直接影响整体使用寿命。
• 定期维护和更换易损件可以延长逆变器的使用寿命。

用户应遵循制造商的维护建议。

10. 并网逆变器的认证流程是什么？

逆变器的认证流程通常包括以下几个步骤：

• 提交产品资料和技术文件。
• 进行型式试验，验证是否符合标准要求。
• 现场抽样检查和工厂审查。
• 颁发认证证书。

认证机构会根据 NBT 32004-2013 进行全面评估。
