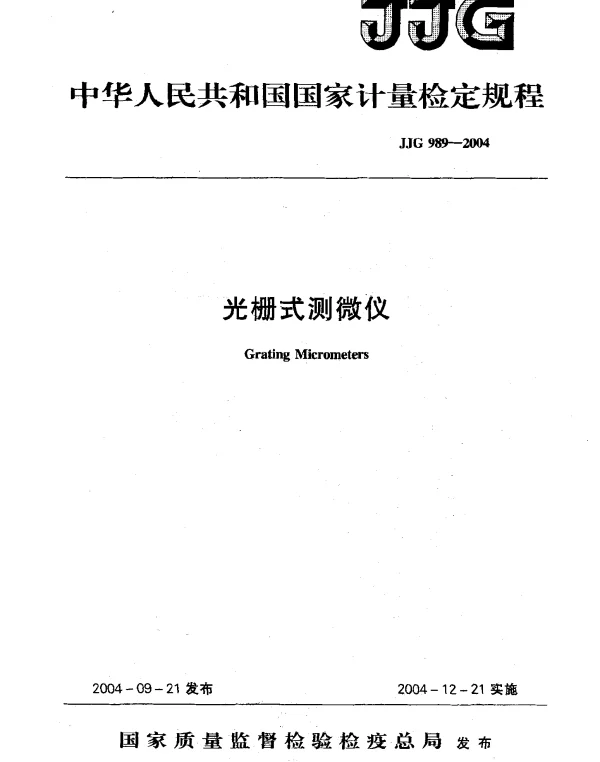

JJG 989-2004 光栅式测微仪

摘要

本文基于JJG 989-2004《光栅式测微仪检定规程》，对光栅式测微仪的工作原理、技术要求及检定方法进行了系统分析。通过对其测量精度、分辨率和稳定性等关键性能指标的深入探讨，旨在为相关领域的研究者提供理论支持与实践指导。

引言

光栅式测微仪作为一种高精度测量工具，在工业生产、科学研究以及质量检测等领域具有广泛应用。其核心优势在于能够实现亚微米级别的精准测量，因此在现代精密制造中占据重要地位。然而，为了确保仪器的可靠性和准确性，需要按照国家计量标准进行定期检定。本研究以JJG 989-2004为依据，结合实际案例，对光栅式测微仪的技术特点及其检定流程进行全面剖析。

光栅式测微仪的工作原理

光栅式测微仪主要利用光学原理实现位移量的精确测量。其基本结构包括光源、读数头、标尺光栅和指示光栅等组件。当被测物体发生位移时，标尺光栅与指示光栅之间的相对移动会导致莫尔条纹的变化，进而通过光电转换装置将位移量转化为电信号输出。这种设计使得光栅式测微仪具备较高的灵敏度和重复性。

技术要求与性能指标

• 测量范围： 根据JJG 989-2004的规定，光栅式测微仪的测量范围应满足特定需求，通常覆盖毫米至微米级别。
• 分辨率： 分辨率是衡量仪器性能的重要参数之一，一般要求达到纳米级。
• 线性误差： 线性误差反映了仪器在整个测量范围内的一致性表现，需控制在允许范围内。
• 温度影响： 温度变化会对光栅式测微仪的测量结果产生显著影响，因此需采取相应措施减少外界环境干扰。

检定方法与步骤

根据JJG 989-2004的要求，光栅式测微仪的检定主要包括以下几个方面：

• 外观检查：确认仪器外观完好无损，各部件连接牢固。
• 零点校准：通过标准块对仪器的零点位置进行校正。
• 示值误差测试：使用高精度的标准器对仪器的示值误差进行逐点测试。
• 重复性验证：多次重复测量同一位置，评估仪器的稳定性和一致性。
• 温度补偿实验：模拟不同温度条件下的工作状态，验证仪器的温度适应能力。

结论

综上所述，光栅式测微仪凭借其卓越的测量能力和广泛的适用性，在现代工业中发挥着不可替代的作用。遵循JJG 989-2004的规范要求，能够有效保证仪器的测量精度和可靠性。未来的研究方向可以进一步探索新型材料和技术的应用，以提升光栅式测微仪的整体性能。
