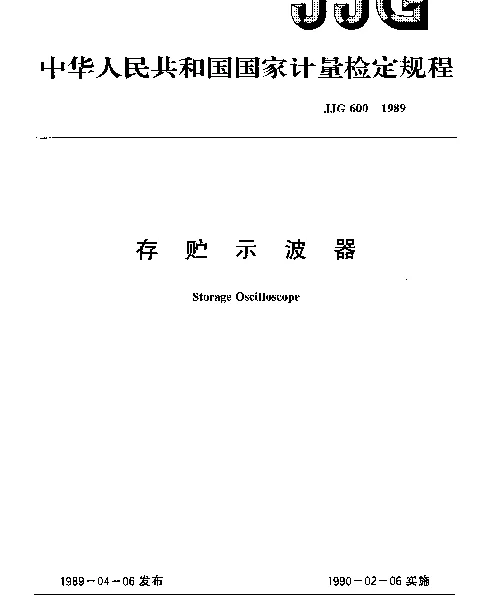

JJG 600-1989 存贮示波器

摘要：本文件规定了存贮示波器的计量特性、校准条件和校准项目。本文件适用于存贮示波器的校准与检定。
Title：Calibration Regulations for Storage Oscilloscope
中国标准分类号：A46
国际标准分类号：17.080

存贮示波器的校准与应用——基于JJG 600-1989标准

存贮示波器是一种重要的电子测量仪器，广泛应用于工业、科研和教育领域。为了确保其性能稳定和测量结果可靠，国家制定了相应的计量检定规程，即JJG 600-1989《存贮示波器》。本文将围绕该标准，探讨存贮示波器的校准方法、技术指标及其在实际应用中的重要性。

存贮示波器的基本原理与功能

存贮示波器的核心功能是能够捕捉并保存瞬态信号波形，这对于分析快速变化的电信号至关重要。根据JJG 600-1989的规定，存贮示波器的主要技术指标包括垂直灵敏度、水平扫描速度、存储能力以及触发系统等。这些参数直接影响到仪器的测量精度和适用范围。

• 垂直灵敏度：用于描述示波器对输入信号幅度的响应能力。
• 水平扫描速度：决定示波器显示信号的时间分辨率。
• 存储能力：指示波器能够记录并重现信号的能力。
• 触发系统：确保信号波形稳定显示的关键部分。

JJG 600-1989标准的技术要求

根据JJG 600-1989，存贮示波器的校准过程需要严格遵循一系列技术规范。首先，仪器的垂直灵敏度误差应控制在±5%以内；其次，水平扫描速度的误差不得超过±3%；再次，存储波形的失真度需低于5%。此外，触发系统的稳定性也是检定的重要内容之一。

这些技术要求为存贮示波器的生产制造提供了明确的指导，同时也为用户在选择和使用仪器时提供了可靠的依据。

存贮示波器的实际应用

存贮示波器因其独特的功能，在多个领域得到了广泛应用。例如，在电力系统中，它可以用于监测电网的瞬态波动；在通信工程中，它可以帮助分析信号传输中的干扰问题；在汽车电子领域，它则被用来检测发动机点火系统的波形。

案例分析：某实验室曾使用存贮示波器检测一款新型微处理器的启动过程。通过调整触发条件和扫描速度，成功捕获了启动瞬间的电压变化曲线，并据此优化了电路设计，显著提高了设备的可靠性。
