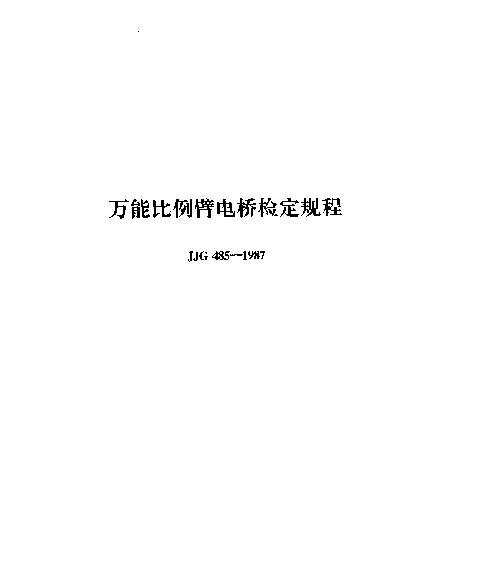

JJG 485-1987 万能比例臂电桥

JJG 485-1987 万能比例臂电桥

万能比例臂电桥是一种经典的精密测量仪器，广泛应用于电子、电力及计量领域。作为中国国家计量检定规程之一，JJG 485-1987为这种电桥的性能测试和校准提供了明确的技术标准。这一规程不仅规范了电桥的设计与制造，还确保了其测量结果的准确性和可靠性。

万能比例臂电桥的核心原理是基于惠斯通电桥电路，通过调节电阻值实现平衡状态下的精确测量。其主要用途包括电阻、电容和电感等物理量的测量，尤其在高精度电阻测量中具有不可替代的地位。规程中详细规定了电桥的结构组成、技术指标以及检定方法，为使用者提供了全面的操作指导。

电桥的结构与功能

万能比例臂电桥由多个精密电阻元件组成，这些元件通常分为固定电阻和可调电阻两部分。固定电阻用于构建基本电路，而可调电阻则用于微调以达到平衡状态。此外，电桥还配备了指零仪，用于检测电路是否处于平衡状态。

• 固定电阻: 提供稳定的参考值，确保测量结果的准确性。
• 可调电阻: 通过手动或电动方式调整，以匹配待测元件的阻值。
• 指零仪: 一种灵敏度极高的仪表，用于指示电桥是否达到平衡。

实际应用案例

在实际应用中，万能比例臂电桥被广泛用于工业生产和科研实验。例如，在电力系统中，它常用于测量变压器绕组的直流电阻，以评估设备的运行状态。某大型电力公司曾使用JJG 485-1987标准对一批新生产的变压器进行检测，结果显示所有设备的电阻值均符合国家标准，从而保障了电网的安全运行。

此外，在电子制造业中，电桥也被用来测试电子元器件的质量。例如，一家知名电子企业利用电桥检测了一批电阻器的阻值偏差，发现仅有不到1%的产品超出允许范围，显著提升了产品质量。

规程的意义与未来展望

JJG 485-1987规程不仅是对电桥性能的规范，更是对计量科学发展的推动。随着现代科技的进步，电桥的智能化水平不断提高，未来的电桥将更加小型化、便携化，并支持无线通信和数据处理功能。

总之，万能比例臂电桥凭借其高精度和稳定性，将继续在各个领域发挥重要作用。遵循JJG 485-1987规程，不仅能够保证测量结果的可靠，还能促进相关行业的健康发展。
