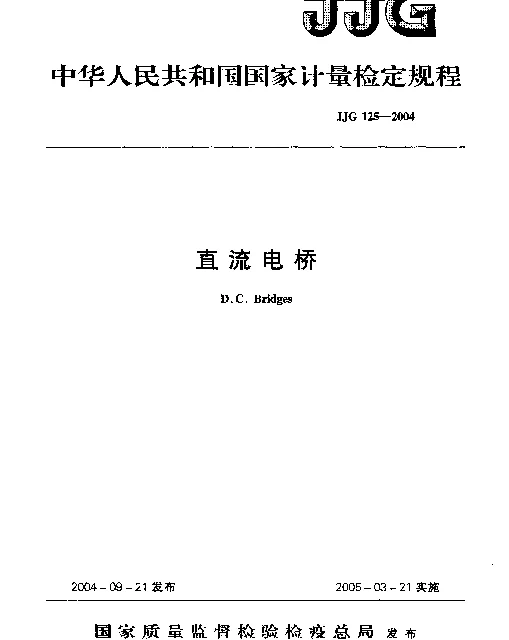

JJG 125-2004 直流电桥

关于JJG 125-2004 直流电桥的常见问题解答

以下是关于JJG 125-2004《直流电桥检定规程》的常见问题及其详细解答，按优先级从高到低排列。

1. JJG 125-2004是什么？

JJG 125-2004 是中国国家计量检定规程，全称是《直流电桥检定规程》。它规定了直流电桥的检定方法、技术要求及检定周期等内容，适用于各种类型的直流电桥（如单臂电桥、双臂电桥等）。

2. JJG 125-2004的主要适用范围是什么？

该规程主要适用于以下设备：

• 用于测量电阻值的直流电桥；
• 单臂电桥和双臂电桥；
• 实验室用精密电桥和工业用普通电桥。

此外，规程还适用于新制造、修理后的电桥以及在用电桥的首次检定和后续检定。

3. JJG 125-2004中规定的检定项目有哪些？

根据JJG 125-2004，直流电桥的检定项目包括：

• 外观检查；
• 绝缘电阻测试；
• 示值误差检定；
• 灵敏度测试；
• 零位偏差检定；
• 平衡指示器误差检定。

这些项目的目的是确保电桥的测量精度和可靠性。

4. JJG 125-2004对直流电桥的准确度等级是如何划分的？

根据规程，直流电桥的准确度等级分为：

• 0.01级（最高级别）；
• 0.02级；
• 0.05级；
• 0.1级；
• 0.2级；
• 0.5级。

不同等级的电桥适用于不同的应用场景，例如高精度实验室或工业现场。

5. JJG 125-2004中对电桥的示值误差有何要求？

示值误差是指电桥实际测量值与标准值之间的偏差。根据规程，电桥的示值误差不得超过其对应准确度等级的允许误差限值。例如，对于0.02级电桥，其最大允许误差为±0.02%。

示值误差的检定通常通过标准电阻箱进行对比测试。

6. JJG 125-2004对电桥的灵敏度有何要求？

灵敏度是指电桥能够检测到的最小电阻变化能力。规程要求电桥的灵敏度应满足实际测量需求，通常通过调节电桥平衡点的变化来评估。

灵敏度直接影响电桥的测量精度，因此需要在检定时特别关注。

7. JJG 125-2004是否规定了电桥的检定周期？

是的，规程建议电桥的检定周期一般不超过一年。对于频繁使用的电桥，建议缩短检定周期以确保测量结果的准确性。

如果电桥经过维修或长时间未使用，也需重新进行检定。

8. JJG 125-2004中如何定义电桥的零位偏差？

零位偏差是指当电桥处于平衡状态时，指针偏离零点的位置。规程要求零位偏差应尽可能小，通常不应超过电桥刻度盘的最小分度值。

零位偏差过大可能影响测量结果的准确性，因此需要在检定时予以校正。

9. JJG 125-2004是否适用于数字式直流电桥？

目前，JJG 125-2004主要针对模拟式直流电桥。对于数字式直流电桥，通常会参考其他相关的检定规程（如JJG 1086-2013），但部分原理和方法可以借鉴。

需要注意的是，数字式电桥的检定重点可能更偏向于软件算法和显示精度。

10. JJG 125-2004中如何判断电桥是否合格？

电桥是否合格取决于所有检定项目的结果是否符合规程的要求。具体来说：

• 外观和绝缘电阻需符合标准；
• 示值误差、灵敏度、零位偏差等技术指标需在允许范围内；
• 若某一项指标超出允许误差，则判定为不合格。

合格的电桥可继续使用，不合格的电桥需进行维修或报废处理。
