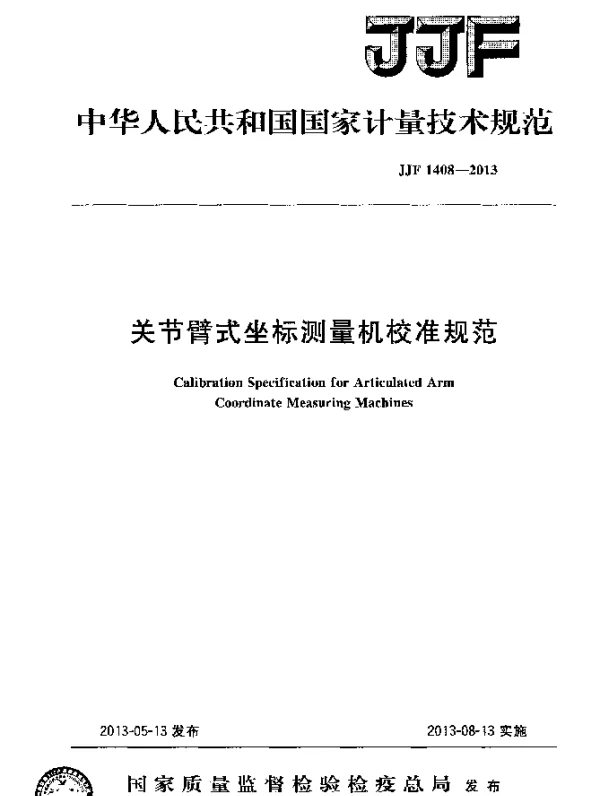

JJF 1408-2013 关节臂式坐标测量机校准规范

JJF 1408-2013 关节臂式坐标测量机校准规范

关节臂式坐标测量机（CMM）是一种广泛应用于工业制造领域的精密测量设备。为了确保其测量结果的准确性和可靠性，国家制定了相应的校准规范——JJF 1408-2013。这一规范为关节臂式CMM的校准提供了详细的指导和标准，确保其在各种应用场景中能够满足高精度测量的需求。

首先，JJF 1408-2013明确了关节臂式CMM的基本技术要求。这些要求包括测量范围、重复性、线性度以及温度补偿等关键参数。例如，测量范围直接影响到设备的应用场景，而重复性则决定了测量结果的一致性。此外，线性度是衡量设备测量精度的重要指标之一，通常需要通过特定的测试块来验证。

校准过程与方法

根据JJF 1408-2013的规定，关节臂式CMM的校准过程主要包括以下几个步骤：

• 外观检查：在开始校准之前，需要对设备的外观进行检查，确保其没有明显的损坏或磨损。
• 几何校准：通过专用的校准球或其他标准件，对设备的几何参数进行精确调整。
• 性能测试：利用标准件对设备的测量性能进行全面测试，包括重复性、线性度和温度影响等。
• 数据分析与报告：将测试结果进行分析，并生成详细的校准报告，以便用户了解设备的状态。

这些步骤确保了设备在投入使用前经过了严格的校准，从而保证了测量结果的准确性。

实际应用案例

以某汽车制造企业为例，他们使用关节臂式CMM对发动机缸体进行精密测量。在未进行校准的情况下，测量结果显示存在一定的偏差。通过按照JJF 1408-2013的标准进行校准后，测量精度显著提高，偏差从原来的±0.05mm降低至±0.01mm。这一改进不仅提高了产品质量，还大大减少了因测量误差导致的返工成本。

综上所述，JJF 1408-2013作为关节臂式CMM的校准规范，不仅是设备维护的重要依据，更是保障工业生产质量的关键工具。通过严格执行该规范，可以有效提升测量精度，为企业带来更高的经济效益。
