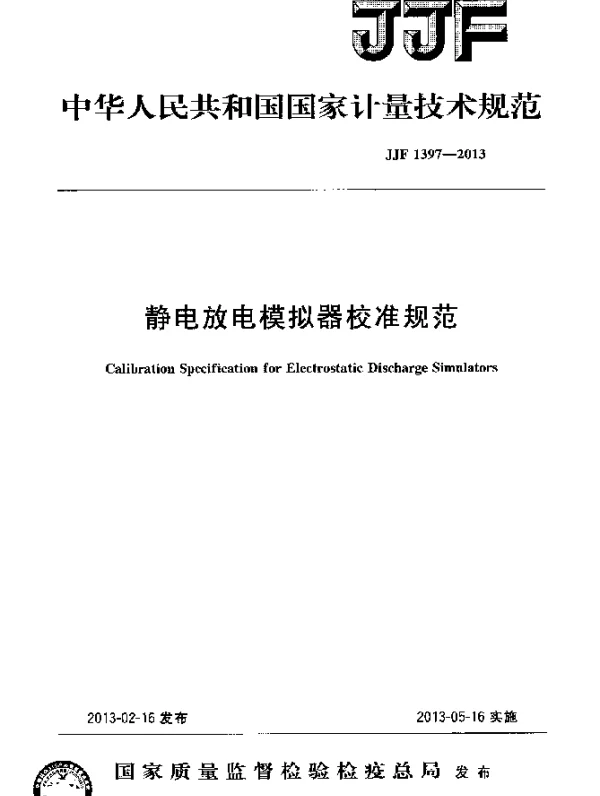

JJF 1397-2013 静电放电模拟器校准规范

JJF 1397-2013 静电放电模拟器校准规范

静电放电（ESD）是电子设备和系统中常见的干扰源，可能导致设备故障甚至损坏。因此，静电放电模拟器被广泛应用于电子产品抗扰度测试中，以评估设备在静电环境下的性能表现。为了确保这些模拟器的准确性和可靠性，国家制定了相应的校准规范——JJF 1397-2013 静电放电模拟器校准规范。

规范的核心要求

该规范主要规定了静电放电模拟器的技术指标、校准方法以及校准流程，确保模拟器能够精确再现静电放电现象。其核心要求包括：放电电压范围、放电波形参数、重复性等关键指标。例如，放电电压需覆盖±1kV至±25kV的范围，而放电波形则需满足特定的时间常数（上升时间小于5ns，放电时间约300μs）。此外，规范还对模拟器的稳定性提出了严格要求，确保其在多次使用后仍能保持精度。

校准方法与技术细节

为了实现上述要求，校准过程通常采用高精度测量仪器，如示波器、高压探头和标准电阻负载。以下是具体步骤：

• 电压校准：通过高压探头测量模拟器输出的放电电压，并与标准电压源进行对比。
• 波形校准：利用示波器记录放电波形，分析其上升时间和放电时间是否符合规范要求。
• 重复性验证：通过多次放电实验，检查模拟器输出的一致性。

这些方法不仅保证了校准结果的准确性，还为设备制造商提供了可靠的数据支持。

实际应用案例

某知名电子设备制造商曾因静电放电模拟器校准不达标，导致多批次产品在抗扰度测试中表现异常。在引入JJF 1397-2013规范后，企业严格按照校准流程操作，显著提升了测试结果的可信度。据统计，在实施规范后的半年内，该企业的产品合格率提高了15%，客户投诉率下降了20%。

总结

JJF 1397-2013 静电放电模拟器校准规范为电子行业的质量控制提供了重要保障。通过严格的校准流程和技术要求，规范有效降低了静电放电对电子设备的影响，为企业的产品质量和市场竞争力提供了坚实的基础。
