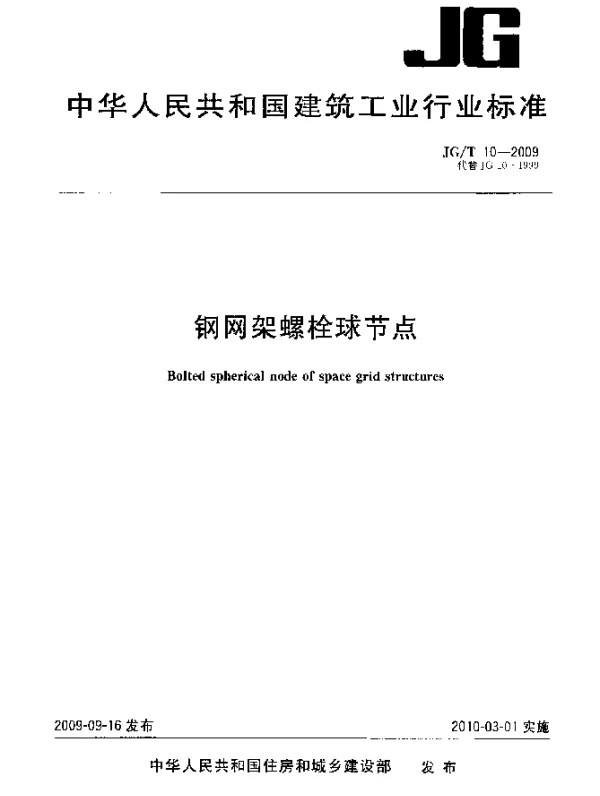

JGT 10-2009 钢网架螺栓球节点

关于JGT 10-2009 钢网架螺栓球节点的常见问题解答

JGT 10-2009 是中国建筑行业的一项标准，主要规范了钢网架结构中螺栓球节点的设计、制造和检验要求。以下是针对该标准的一些常见问题及其解答。

1. JGT 10-2009 标准的主要适用范围是什么？

该标准适用于以螺栓球节点连接的平面或空间钢网架结构。具体来说，它涵盖了螺栓球节点的设计原则、材料选择、加工工艺、质量检测及验收方法等内容。

2. 螺栓球节点在钢网架中的作用是什么？

螺栓球节点是钢网架结构中的关键部件，用于连接钢管与球形节点，从而形成稳定的网格结构。它具有承载能力强、安装方便的特点。

3. 如何选择螺栓球节点的材料？

• 材料要求： 螺栓球节点通常采用优质碳素结构钢（如Q235B）或合金结构钢（如45号钢）。这些材料需满足GB/T 699等相关标准。
• 强度与韧性： 材料的抗拉强度、屈服强度及冲击韧性需符合设计要求。

4. 螺栓球节点的加工精度有哪些具体要求？

• 螺栓孔的直径公差需控制在±0.2mm以内。
• 球体表面粗糙度需达到Ra3.2μm以上。
• 螺纹加工需符合GB/T 197的要求。

5. 螺栓球节点的质量检测包括哪些内容？

• 外观检查：检查球体表面是否有裂纹、气孔等缺陷。
• 尺寸测量：使用专用量具检测螺栓孔位置及尺寸。
• 无损检测：采用超声波或磁粉探伤技术检查内部是否存在裂纹。
• 力学性能测试：对样品进行拉伸、弯曲试验，验证其强度和韧性。

6. 在施工过程中如何避免螺栓球节点的安装误差？

• 严格按照设计图纸施工，确保螺栓孔与钢管的对齐精度。
• 使用专业工具（如扭矩扳手）拧紧螺栓，避免过松或过紧。
• 定期校准测量仪器，确保数据准确。

7. 如果发现螺栓球节点存在质量问题，应该如何处理？

若发现质量问题，应立即停止相关施工，并通知监理单位和设计方。根据具体情况采取返工、更换或其他补救措施。同时，需记录问题原因并提交整改报告。

8. JGT 10-2009 是否适用于所有类型的钢网架结构？

该标准主要适用于螺栓球节点连接的钢网架结构。对于焊接球节点或其他特殊形式的网架结构，可能需要参考其他相关标准。

9. 螺栓球节点的防腐处理是否在标准范围内？

是的，标准中明确规定了螺栓球节点的防腐处理要求，包括镀锌、喷涂防锈漆等方法。防腐层厚度需符合设计要求。

10. 如何判断螺栓球节点是否符合验收标准？

• 所有检测项目均需合格。
• 提供的质量证明文件完整且有效。
• 现场安装完成后，整体结构需通过荷载试验。
