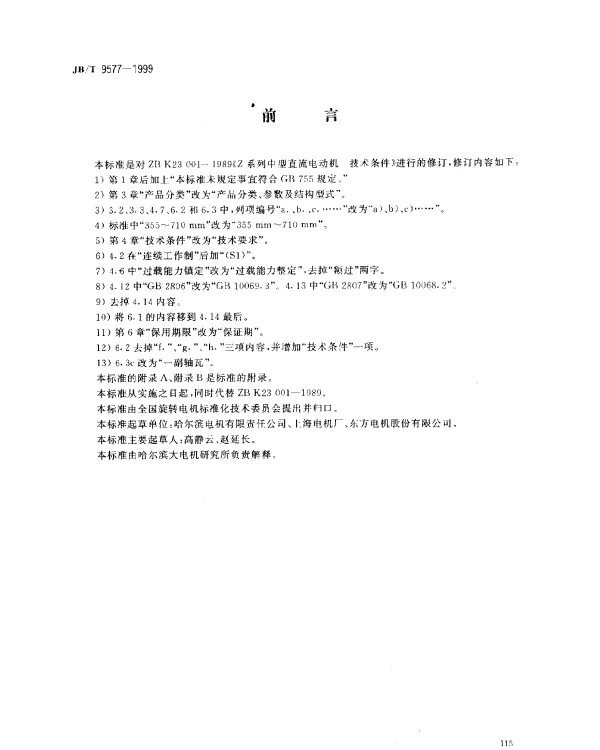

JBT 9577-1999 Z系列中型直流电动机.技术条件

JBT 9577-1999 Z系列中型直流电动机技术条件

本标准规定了Z系列中型直流电动机的技术要求、试验方法、检验规则以及标志、包装和贮存等内容。该系列电动机广泛应用于工业生产中，其性能直接影响到设备的运行效率与可靠性。

技术要求

Z系列中型直流电动机的设计与制造需满足以下基本技术要求：

• 绝缘等级：电动机的绝缘材料应符合GB/T 14711中的规定，确保在额定工况下具有良好的耐热性和抗老化能力。
• 防护等级：根据使用环境的不同，电动机的外壳防护等级应达到IP23或更高，以防止灰尘和水滴进入。
• 温升限制：电动机的温升不得超过规定的限值，以保证电机长期稳定运行。
• 机械强度：电动机的结构设计应具备足够的机械强度，能够承受运输、安装及运行过程中的各种载荷。

试验方法

为验证Z系列中型直流电动机是否符合技术要求，需进行以下试验：

• 空载试验：测量电动机在空载状态下的转速、电流和振动情况，以评估其运行稳定性。
• 负载试验：通过加载不同功率的负载，检测电动机的输出功率、效率和温升情况。
• 绝缘电阻测试：使用兆欧表测量电动机绕组对地及绕组间的绝缘电阻，确保其符合标准要求。
• 噪声测试：采用声级计测量电动机运行时的噪声水平，确保其不超过规定的限值。

检验规则

为了确保产品质量，Z系列中型直流电动机的检验分为出厂检验和型式检验两个阶段：

• 出厂检验：每台电动机在出厂前均需进行空载试验和绝缘电阻测试，合格后方可出厂。
• 型式检验：当产品设计、工艺或材料发生重大改变时，需进行全面的型式检验，包括负载试验、噪声测试等项目。

标志、包装和贮存

电动机的标志、包装和贮存也需符合相关要求：

• 标志：电动机上应清晰标注型号、规格、制造厂名、出厂日期等信息。
• 包装：电动机应采用防潮、防震的包装方式，避免运输过程中受到损坏。
• 贮存：电动机应存放在干燥、通风的仓库内，避免阳光直射和潮湿环境。
