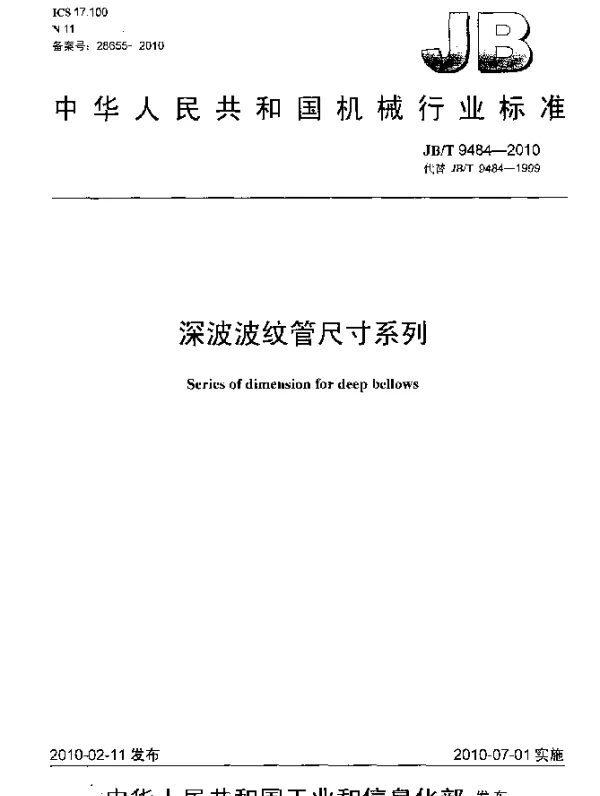

JBT 9484-2010 深波波纹管尺寸系列

摘要

本文基于中国国家标准 JBT 9484-2010《深波波纹管尺寸系列》，对深波波纹管的规格、尺寸及其应用特点进行了系统分析。通过详细解读标准内容，探讨了深波波纹管的设计原则和制造规范，并结合实际应用场景，为相关领域的设计与生产提供参考。

引言

深波波纹管是一种具有特殊结构的柔性管道元件，在工业领域中被广泛应用于补偿热膨胀、吸收振动以及密封介质传输等场景。作为行业标准化的重要组成部分，JBT 9484-2010 对深波波纹管的尺寸系列进行了明确规定，为产品的设计与制造提供了技术依据。

深波波纹管的基本概念

深波波纹管由一系列规则排列的波纹组成，其主要特点是波纹深度较大，能够承受更高的压力和位移能力。这种特性使其在高压工况或长距离输送中表现出色。根据 JBT 9484-2010 的定义，深波波纹管的主要参数包括：

• 公称直径（Nominal Diameter）
• 波纹高度（Height of Wave Crest）
• 波距（Wave Pitch）
• 壁厚（Wall Thickness）
• 长度范围（Length Range）

尺寸系列的分类与规范

JBT 9484-2010 将深波波纹管的尺寸分为多个等级，以满足不同应用场景的需求。以下是标准中规定的部分关键尺寸范围：

• 公称直径: 范围从 DN50 到 DN600，涵盖多种常用管道规格。
• 波纹高度: 根据公称直径的不同，波纹高度通常在 3mm 至 15mm 之间。
• 波距: 波距一般保持在 10mm 至 30mm 范围内，确保结构稳定性和柔韧性。
• 壁厚: 壁厚范围为 1mm 至 3mm，具体数值需根据压力等级调整。

设计与制造的关键要求

根据 JBT 9484-2010 的规定，深波波纹管的设计与制造需要遵循以下原则：

• 材料选择应符合相关标准，通常采用不锈钢或耐腐蚀合金。
• 波纹形状需经过优化设计，确保应力分布均匀。
• 制造过程中需严格控制焊接质量，避免缺陷影响使用寿命。
• 成品需通过压力测试和疲劳试验，验证其性能是否达到设计要求。

实际应用中的优势与挑战

深波波纹管因其高柔性和强抗压能力，在石化、电力及海洋工程等领域得到了广泛应用。然而，其制造过程也面临一定的挑战，例如：

• 如何平衡波纹深度与壁厚的关系，以提高承载能力。
• 如何降低制造成本，同时保证产品质量。
• 如何针对特定工况进行定制化设计。

结论

通过对 JBT 9484-2010 的深入研究可以看出，深波波纹管的尺寸系列设计充分考虑了实际应用需求，为行业的规范化发展奠定了基础。未来，随着新材料和新技术的应用，深波波纹管有望进一步提升性能，满足更多复杂工况的要求。
