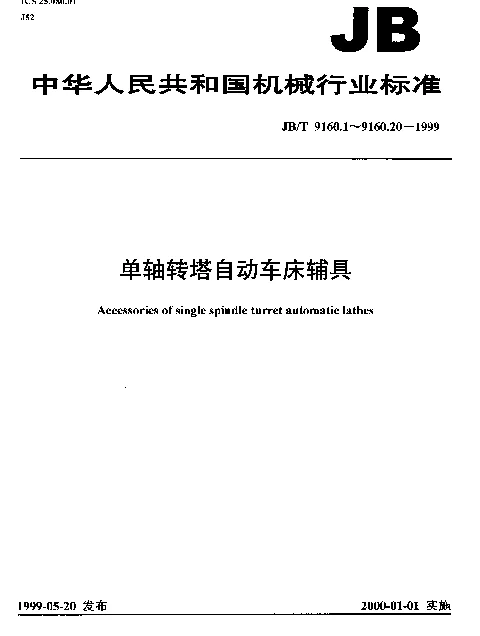

JBT 9160.15-1999 单轴转塔自动车床辅具.横向滚花刀架.尺寸

JBT 9160.15-1999单轴转塔自动车床辅具：横向滚花刀架的尺寸分析

在机械加工领域，单轴转塔自动车床是一种广泛应用的高效加工设备。而作为其重要辅具之一，横向滚花刀架在提高工件表面质量和生产效率方面发挥着关键作用。本文将依据标准 JBT 9160.15-1999，对横向滚花刀架的尺寸进行详细分析。

横向滚花刀架的基本功能与应用

横向滚花刀架的主要功能是通过滚花工艺在工件表面形成规则的花纹，从而提升工件的摩擦性能和外观质量。这种工艺广泛应用于汽车零部件、液压元件以及精密仪器等领域。

• 增强工件表面的耐磨性。
• 改善工件的防滑性能。
• 提升产品的美观度。

标准中规定的尺寸要求

根据 JBT 9160.15-1999 标准，横向滚花刀架的设计需满足一系列严格的尺寸规范，以确保其与车床系统的兼容性和加工精度。

• 安装尺寸： 刀架的安装面宽度为 40mm ± 0.1mm，长度为 80mm ± 0.2mm。这些尺寸直接影响刀架在车床转塔上的固定稳定性。
• 滚花轮直径： 滚花轮的标准直径为 30mm，公差范围为 ± 0.05mm。这一参数决定了滚花纹路的深度和均匀性。
• 滚花轮轴向移动范围： 刀架允许的滚花轮轴向移动距离为 20mm ± 0.5mm，以适应不同工件的加工需求。

尺寸设计的重要性

精确的尺寸设计对于横向滚花刀架的性能至关重要。例如，如果安装尺寸超出公差范围，可能导致刀架无法牢固固定在车床上，进而影响加工精度。同样，滚花轮直径的偏差会直接导致滚花纹路不均，降低产品质量。

结论

综上所述，JBT 9160.15-1999 标准对横向滚花刀架的尺寸提出了明确的要求，这些要求不仅保证了刀架的功能性，还提高了其在实际应用中的可靠性和一致性。在机械加工行业中，严格遵守相关标准是确保产品质量和生产效率的关键。
