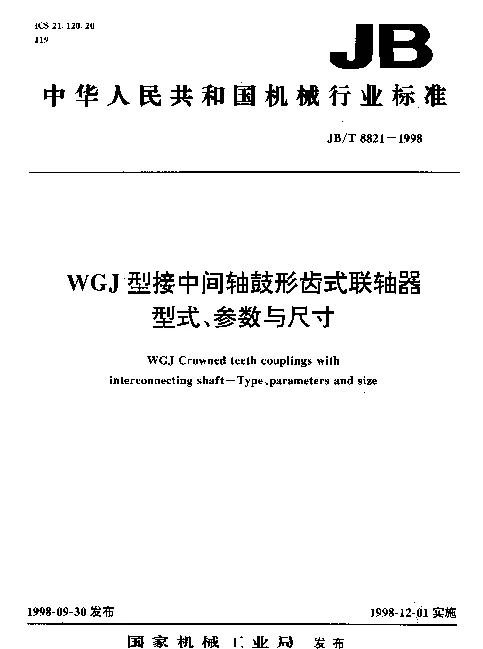

JBT 8821-1998 WGJ型接中间轴鼓形齿式联轴器.型式、参数与尺寸

WGJ型接中间轴鼓形齿式联轴器的型式、参数与尺寸

本文基于国家标准 JBT 8821-1998，对WGJ型接中间轴鼓形齿式联轴器的型式、参数及尺寸进行详细分析和阐述。该联轴器广泛应用于机械传动系统中，具有较高的承载能力和良好的对中性能。

一、WGJ型联轴器的型式

WGJ型接中间轴鼓形齿式联轴器是一种柔性联轴器，其主要特点是通过鼓形齿结构实现两轴之间的连接，并具备一定的补偿能力以适应安装误差和工作中的位移变化。

• 结构特点： 鼓形齿设计使得联轴器能够承受较大的径向偏移和角向偏差。
• 适用范围： 适用于高速、重载的工作环境，尤其在冶金、矿山、化工等领域应用广泛。

二、WGJ型联轴器的主要参数

根据JBT 8821-1998标准，WGJ型联轴器的关键参数包括以下内容：

• 公称转矩： 范围为100Nm至16000Nm，具体型号对应不同的公称转矩值。
• 传递功率： 根据转速和公称转矩计算得出，单位为kW。
• 许用转速： 最大可达15000r/min，但需根据实际工况调整。
• 齿宽： 不同规格的联轴器齿宽有所不同，通常在30mm至150mm之间。

三、WGJ型联轴器的尺寸

WGJ型联轴器的尺寸设计严格遵循标准化要求，确保其通用性和互换性。以下是部分典型尺寸数据：

• 外径： 从120mm到450mm不等，具体取决于型号。
• 内孔直径： 范围为30mm至180mm，可根据客户需求定制。
• 长度： 标准长度为150mm至500mm，特殊情况下可延长或缩短。
• 重量： 单个联轴器的重量通常在5kg至150kg之间。

四、总结

WGJ型接中间轴鼓形齿式联轴器以其独特的结构设计和优异的性能，在工业领域得到了广泛应用。通过对型式、参数和尺寸的深入研究，可以更好地满足不同场景下的使用需求。未来，随着技术的进步，该类联轴器有望进一步优化性能，提高可靠性。
