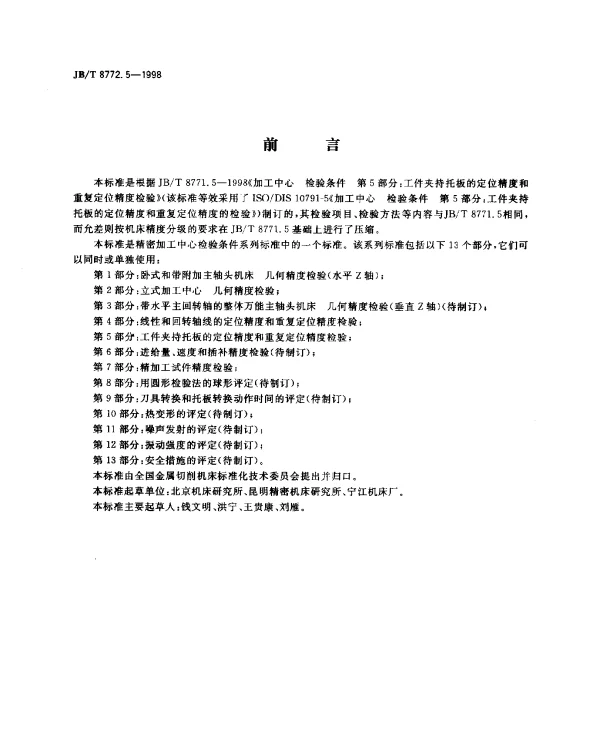

JBT 8772.5-1998 精密加工中心.检验条件.第5部分：工件夹持托板的定位精度和重复定位精度检验

精密加工中心工件夹持托板定位精度与重复定位精度检验

在现代机械制造领域，精密加工中心是实现高精度加工的重要设备之一。为了确保其性能稳定可靠，相关国家标准如 JBT 8772.5-1998 对加工中心的各项技术指标进行了详细规定。本文将围绕该标准中关于工件夹持托板的定位精度和重复定位精度的检验方法展开讨论。

定位精度与重复定位精度的重要性

定位精度和重复定位精度是衡量加工中心性能的关键指标。定位精度直接影响工件加工后的几何尺寸是否符合要求，而重复定位精度则反映了设备在多次操作中的稳定性。这两项指标对于复杂零件的批量生产尤为重要。

• 定位精度：指托板从一个位置移动到另一个指定位置时的实际位置与理论位置之间的偏差。
• 重复定位精度：指托板在同一方向上连续多次返回同一位置时的位置一致性。

检验条件与方法

根据 JBT 8772.5-1998 标准，对工件夹持托板的定位精度和重复定位精度进行检验时，需满足以下条件：

• 环境温度应控制在标准范围内（通常为 20°C ± 2°C），以减少热膨胀对测量结果的影响。
• 设备应在空载状态下运行，避免负载引起的误差。
• 使用高精度测量仪器（如激光干涉仪或球杆仪）进行数据采集。

具体的检验步骤如下：

1. 设定初始参考点，并记录托板当前位置。
2. 按照预设路径移动托板至目标位置，记录实际到达位置。
3. 计算定位误差，即实际位置与理论位置之间的差值。
4. 重复上述过程多次，统计重复定位误差。

数据分析与改进措施

通过对检验数据的分析，可以发现影响定位精度和重复定位精度的主要因素包括：

• 托板导轨的磨损程度。
• 驱动系统的响应速度和稳定性。
• 夹具安装的精确度。

针对这些问题，可采取以下改进措施：

• 定期维护和更换磨损部件。
• 优化控制系统算法，提高动态响应性能。
• 加强夹具设计，确保安装的一致性。

结论

工件夹持托板的定位精度和重复定位精度是精密加工中心性能评估的核心内容。通过严格按照 JBT 8772.5-1998 标准进行检验，可以有效提升设备的加工精度和可靠性。未来的研究方向应集中在开发更先进的检测技术和自动化校准系统，以进一步推动精密加工技术的发展。
