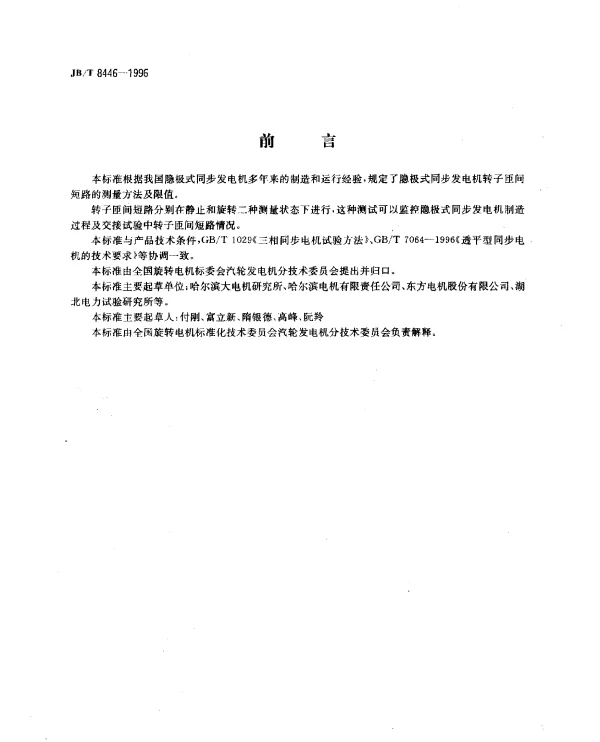

JBT 8446-1996 隐极式同步发电机转子匝间短路判别方法

隐极式同步发电机转子匝间短路判别方法

在电力系统中，隐极式同步发电机是重要的设备之一，其运行状态直接影响到整个电网的稳定性与可靠性。然而，在长期运行过程中，由于机械应力、热效应及环境因素的影响，发电机转子可能出现匝间短路的问题。这种故障不仅会降低发电机的效率，还可能导致严重的设备损坏和停电事故。因此，准确判别转子匝间短路的方法显得尤为重要。JBT 8446-1996 标准为此提供了详细的指导，本文将围绕这一主题展开深入探讨。

转子匝间短路的危害与检测必要性

转子匝间短路会导致发电机的输出功率下降，同时增加铜损和铁损，从而引起电机过热。此外，短路还会引发不平衡电流，导致振动加剧，进一步损害轴承和其他部件。因此，及时发现并处理匝间短路问题至关重要。根据相关统计数据，约30%的发电机故障与转子匝间短路有关。

• 危害一：输出功率下降
• 危害二：设备过热与寿命缩短
• 危害三：振动加剧与机械损伤

JBT 8446-1996 的核心内容

JBT 8446-1996 标准提出了多种转子匝间短路的判别方法，主要包括直流电阻法、交流阻抗法以及谐波分析法等。这些方法各有优劣，适用于不同场景。

• 直流电阻法: 通过测量转子绕组的直流电阻来判断是否存在匝间短路。此方法操作简单，但对早期故障的灵敏度较低。
• 交流阻抗法: 利用交流电压施加于转子绕组，观察其阻抗变化。这种方法能更敏感地捕捉匝间短路的早期迹象。
• 谐波分析法: 分析发电机端电压中的高次谐波成分，通过谐波含量的变化来判断匝间短路的程度。

实际应用案例

以某水电站为例，一台额定功率为50MW的隐极式同步发电机在例行检查中被发现转子绕组存在异常发热现象。技术人员首先采用直流电阻法检测，未发现明显异常；随后改用交流阻抗法，发现绕组阻抗显著降低，初步判定为匝间短路。进一步通过谐波分析法确认了故障的具体位置，并及时进行了维修，避免了更大的损失。

该案例表明，结合多种方法可以提高检测的准确性，保障设备的安全运行。

总结

JBT 8446-1996 提供了一套科学系统的转子匝间短路判别方法，为电力系统的安全运行提供了重要保障。在实际应用中，应根据具体情况选择合适的检测手段，并定期开展维护工作，确保发电机始终处于最佳状态。
