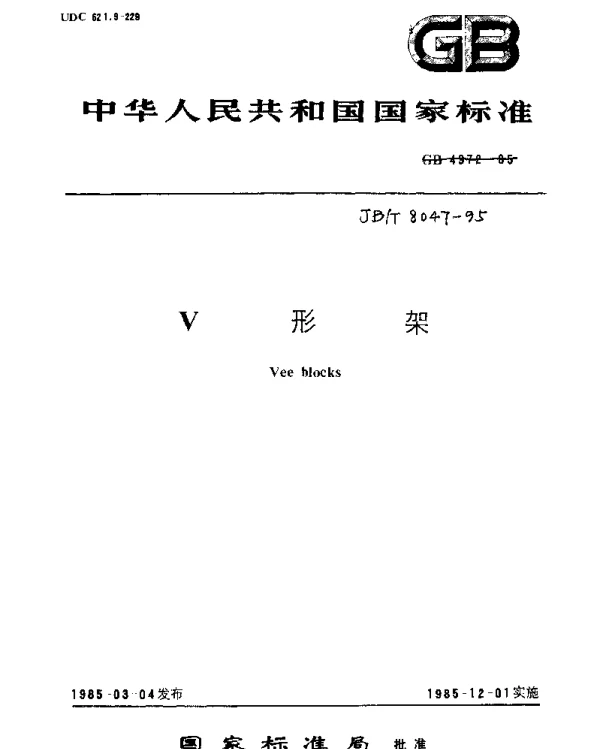

JBT 8047-1995 V形架

基于JBT 8047-1995标准的V形架分析

V形架作为一种常见的机械工具，在工业生产中被广泛应用于定位、支撑和测量工件。根据中国机械行业标准 JBT 8047-1995，V形架的设计与制造有着明确的技术规范和要求。本文将围绕该标准，从结构特点、技术指标及应用领域三个方面进行深入探讨。

一、V形架的结构特点

V形架的基本结构由两个对称的斜面组成，形成一个V字形槽，用于放置圆柱形或轴类工件。根据JBT 8047-1995标准，V形架的设计需满足以下几点：

• 材料应选用高强度铸铁或钢材，以确保其耐用性和稳定性。
• 表面粗糙度需达到Ra≤3.2μm，以减少摩擦并提高测量精度。
• 两侧斜面的角度通常为90°，但可根据实际需求调整至60°或120°。

二、技术指标详解

根据JBT 8047-1995的规定，V形架的技术指标包括以下几个方面：

• 承载能力：V形架需能够承受一定范围内的重量，具体数值需依据设计用途确定。
• 平行度与垂直度：V形架的两个斜面对基准平面的平行度和垂直度误差不得超过规定的公差值。
• 耐磨性：为了延长使用寿命，V形架需要具备良好的耐磨性能，通常通过热处理工艺实现。

三、V形架的应用领域

V形架因其独特的几何形状和高精度特性，在多个领域得到了广泛应用：

• 在机械加工行业中，V形架常用于夹具设计，帮助工件准确定位。
• 在计量检测领域，V形架作为辅助工具，配合千分尺等仪器完成精密测量任务。
• 在汽车制造领域，V形架被用于发动机曲轴等关键零部件的加工与检测。

综上所述，JBT 8047-1995标准为V形架的设计与制造提供了科学依据，使其在工业生产中发挥重要作用。未来，随着新材料和新技术的发展，V形架有望进一步优化性能，满足更广泛的市场需求。
