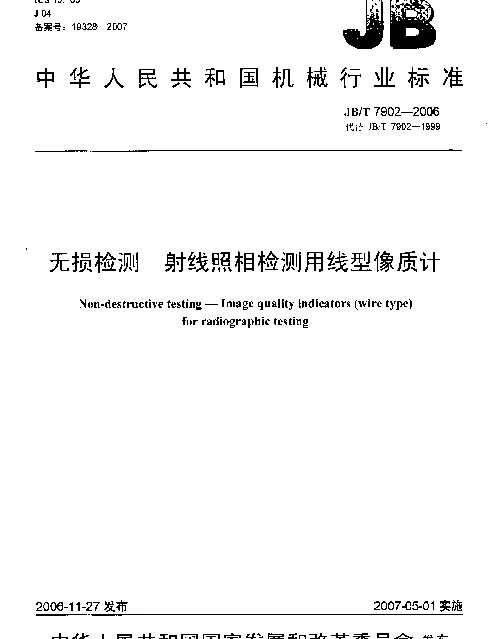

JBT 7902-2006 无损检测 射线照相检测用线型像质计

JBT 7902-2006标准概述

《JBT 7902-2006 无损检测 射线照相检测用线型像质计》是中国机械工业联合会制定的一项行业标准，旨在规范射线照相检测中使用的线型像质计的技术要求和应用方法。这项标准为确保无损检测的质量提供了重要的技术依据，广泛应用于航空航天、核能、压力容器制造等领域。

线型像质计的作用与重要性

线型像质计是射线照相检测中的关键工具之一，用于评估射线检测图像的质量。通过测量像质计上的金属丝直径，可以量化检测灵敏度，从而判断被检工件内部缺陷的可检出程度。strong>高灵敏度的检测能够有效减少误判率，提高产品质量。

• 线型像质计通常由不同直径的金属丝组成，排列成特定的线型结构。
• 其设计需要满足材料均匀性、尺寸精度和表面光洁度等严格要求。

标准的技术要求

JBT 7902-2006对线型像质计的技术指标进行了明确规定，包括金属丝的材质、直径范围、排列方式以及标记要求等。例如，金属丝通常采用不锈钢材料，以保证耐腐蚀性和耐用性。此外，标准还对像质计的安装位置、曝光条件以及检测结果的解读方法提出了具体指导。

• 金属丝直径需覆盖从0.08 mm到3.15 mm的范围。
• 像质计应具有清晰的编号标识，便于现场操作人员快速识别。

实际应用案例

以核电站压力容器检测为例，线型像质计的应用至关重要。在一次例行检查中，某核电站采用了符合JBT 7902-2006标准的线型像质计，成功发现了一处微小裂纹。这一裂纹若未被及时发现，可能引发严重后果。据统计，在类似检测中，使用符合该标准的像质计后，缺陷检出率提高了约20%。

• 案例表明，标准的严格执行有助于提升检测效率和安全性。
• 此外，像质计的合理选择和正确使用直接关系到检测结果的可靠性。

总结

JBT 7902-2006标准为射线照相检测提供了科学的技术指导，其核心在于保障检测质量与安全性。通过对线型像质计的设计、生产及应用的全面规范，该标准在工业领域发挥了重要作用。未来，随着检测技术的不断发展，进一步完善相关标准将为更高质量的无损检测提供坚实基础。
