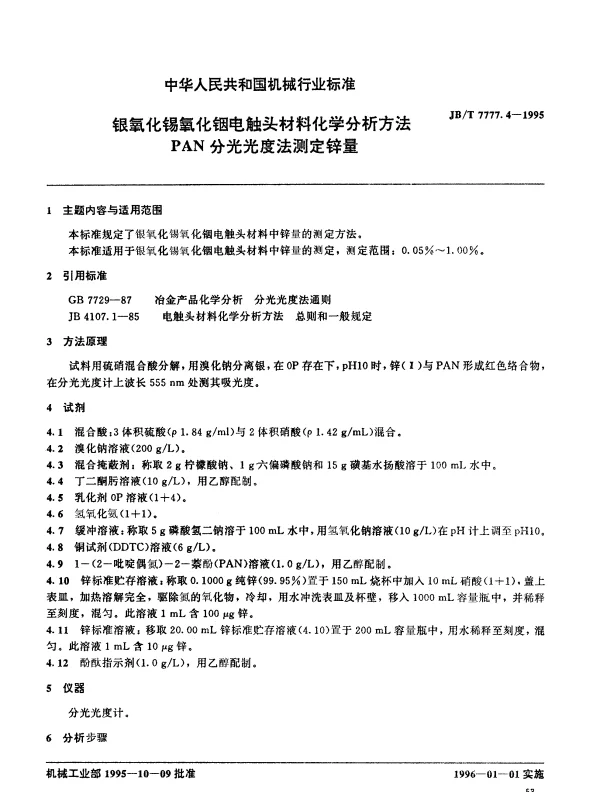

JBT 7777.4-1995 银氧化锡氧化铟电触头材料化学分析方法 PAN分光光度法测定锌量

常见核心FAQ列表

以下是关于“JBT 7777.4-1995 银氧化锡氧化铟电触头材料化学分析方法 PAN分光光度法测定锌量”的常见问题及其解答。

1. JBT 7777.4-1995标准的主要用途是什么？

答： JBT 7777.4-1995标准主要用于规范银氧化锡氧化铟电触头材料中锌含量的测定方法，特别是通过PAN分光光度法进行定量分析。此标准适用于工业生产中对电触头材料质量控制的需求。

2. 什么是PAN分光光度法？

答： PAN分光光度法是一种利用偶氮胂Ⅰ（PAN）作为显色剂，通过分光光度计测量溶液吸光度来定量测定锌含量的方法。其原理是锌离子与显色剂反应生成有色络合物，在特定波长下测量吸光度，从而计算锌的浓度。

3. 如何正确准备样品以满足PAN分光光度法的要求？

答： 样品制备步骤如下：

• 将电触头材料研磨成细粉并均匀混合。
• 称取适量样品（通常为0.5g），置于烧杯中。
• 加入适量盐酸溶解样品，并加热至完全溶解。
• 过滤溶液以去除不溶性杂质。
• 稀释滤液至适当体积，用于后续测定。

4. 测定过程中需要注意哪些关键点？

答： 在测定过程中需注意以下几点：

• 严格控制显色剂的用量和反应时间，避免过量或不足。
• 选择合适的波长（通常为660nm）进行测量，以获得准确的吸光度。
• 定期校准仪器，确保测量精度。
• 空白对照实验必不可少，以消除背景干扰。

5. 如果测定结果出现偏差，可能的原因有哪些？

答： 偏差可能由以下原因引起：

• 样品未充分溶解，导致测定值偏低。
• 显色剂用量不当或反应时间不足，影响显色效果。
• 仪器未校准或光源老化，造成测量误差。
• 操作过程中引入污染或试剂纯度不足。

6. 是否可以使用其他方法替代PAN分光光度法测定锌含量？

答： 是的，虽然PAN分光光度法是JBT 7777.4-1995标准推荐的方法，但也可以采用原子吸收光谱法（AAS）或电感耦合等离子体发射光谱法（ICP-OES）进行测定。这些方法具有更高的灵敏度和准确性，但成本较高。

7. 如何验证测定结果的可靠性？

答： 可通过以下方式验证结果：

• 重复多次测定，观察数据一致性。
• 使用标准物质进行对照实验。
• 与其他实验室进行比对试验。
• 检查操作步骤是否符合标准要求。

8. 为什么JBT 7777.4-1995标准中特别强调锌含量的测定？

答： 锌在银氧化锡氧化铟电触头材料中的存在会影响材料的导电性和耐磨性。通过精确测定锌含量，可以优化材料配方，提高产品性能，满足不同应用场景的需求。
