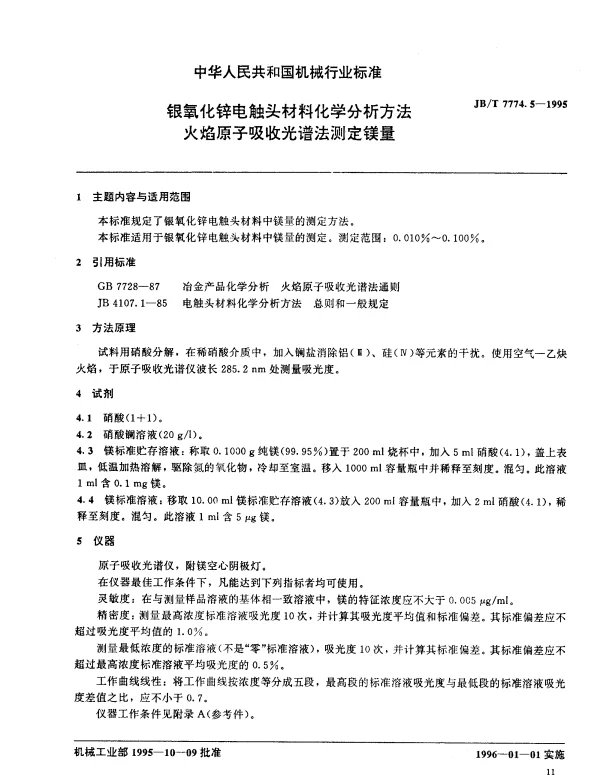

JBT 7774.5-1995 银氧化锌电触头材料化学分析方法 火焰原子吸收光谱法测定镁量

常见问题解答 (FAQ)

以下是关于《JBT 7774.5-1995 银氧化锌电触头材料化学分析方法 火焰原子吸收光谱法测定镁量》的主题常见问题解答。

1. 什么是火焰原子吸收光谱法？

火焰原子吸收光谱法是一种利用火焰作为原子化器的分析技术，通过测量元素对特定波长光的吸收程度来定量测定样品中目标元素（如本标准中的镁）的含量。这种方法具有灵敏度高、选择性好、操作简便等特点。

2. 为什么使用火焰原子吸收光谱法测定镁含量？

火焰原子吸收光谱法能够快速、准确地测定银氧化锌电触头材料中的镁含量，其结果可以用于评估材料性能及质量控制。此外，该方法适用于多种基体材料，且对镁元素具有较高的灵敏度。

3. JBT 7774.5-1995 标准的主要内容是什么？

JBT 7774.5-1995 是中国机械行业的一项标准，规定了采用火焰原子吸收光谱法测定银氧化锌电触头材料中镁含量的具体步骤、仪器要求及操作规范。该标准适用于工业生产中对电触头材料的质量检测。

4. 如何准备样品进行测试？

• 首先将样品研磨成细粉，确保颗粒均匀。
• 称取一定量的样品（通常为0.5克），并加入适量的稀硝酸溶解。
• 将溶液过滤或离心以去除不溶物。
• 最后用去离子水定容至刻度，得到待测溶液。

5. 测试过程中需要注意哪些事项？

• 确保仪器已校准并处于最佳工作状态。
• 在测试前，需对空白溶液进行背景校正。
• 避免样品污染，所有玻璃器皿需彻底清洗。
• 测试完成后，及时清洗仪器，防止残留物影响后续测试。

6. 如果测定结果出现异常怎么办？

如果测定结果异常，可能的原因包括样品制备不当、仪器未校准或试剂纯度不足。建议检查以下几点：

• 重新制备样品并重复测试。
• 校验仪器的波长设置和灵敏度。
• 更换试剂并验证其纯度。

若仍无法解决问题，可联系专业机构进行技术支持。

7. 该方法的检测限是多少？

根据JBT 7774.5-1995 标准，火焰原子吸收光谱法测定镁的检测限约为0.01%（质量分数）。具体数值可能因仪器精度和样品基体而有所不同。

8. 是否有其他替代方法可以测定镁含量？

除了火焰原子吸收光谱法，还可以使用电感耦合等离子体发射光谱法（ICP-OES）或其他化学滴定方法测定镁含量。但这些方法可能需要更复杂的设备或更高的成本。

9. 如何判断测定结果是否符合标准要求？

根据JBT 7774.5-1995 的规定，测定结果需与标准值进行比较。若测定值在允许误差范围内，则判定为合格；否则需进一步排查原因或调整工艺。

10. 该标准是否适用于其他类型的电触头材料？

该标准主要针对银氧化锌电触头材料，但其原理也可应用于其他类似材料的镁含量测定。不过，在实际应用前需验证方法的适用性和准确性。
