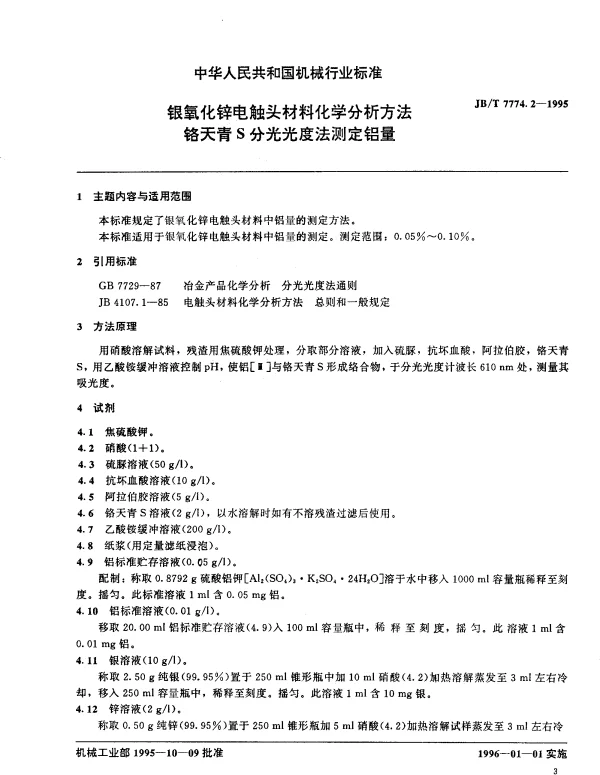

JBT 7774.2-1995 银氧化锌电触头材料化学分析方法 铬天青S分光光度法测定铝量

常见问题解答（FAQ）

JBT 7774.2-1995标准涉及银氧化锌电触头材料中铝含量的测定，以下是与该主题相关的常见问题及其解答。

1. JBT 7774.2-1995标准是什么？

该标准规定了用铬天青S分光光度法测定银氧化锌电触头材料中铝含量的方法。它适用于检测银氧化锌电触头材料中的微量铝元素。

2. 为什么选择铬天青S分光光度法来测定铝含量？

铬天青S分光光度法具有灵敏度高、选择性好、操作简便的特点，能够准确测定银氧化锌电触头材料中的铝含量。这种方法特别适合微量成分的检测。

3. 测定铝含量时需要注意哪些关键步骤？

• 样品制备： 确保样品均匀并符合标准要求，避免引入杂质。
• 试剂配制： 使用高纯度试剂，严格按照标准要求配置铬天青S溶液。
• 测量条件： 确保仪器波长设置为650nm，吸光度在适宜范围内。
• 空白对照： 测定前需进行空白实验以校正背景干扰。

4. 如何判断测定结果是否准确？

可以通过以下方式验证测定结果的准确性：

• 重复多次实验，计算平均值并与标准值对比。
• 采用其他方法（如原子吸收光谱法）进行平行测定，比较结果一致性。
• 检查实验过程中是否存在操作失误或试剂污染。

5. 如果测定结果超出允许误差范围怎么办？

如果测定结果超出允许误差范围，应采取以下措施：

• 重新检查实验步骤，特别是样品处理和仪器校准。
• 更换试剂并重新制备标准曲线。
• 联系实验室负责人或技术专家进行进一步分析。

6. 为什么铝含量对银氧化锌电触头材料性能有影响？

铝含量会影响银氧化锌电触头材料的导电性、耐磨性和抗腐蚀性。过高或过低的铝含量可能导致材料性能下降，影响其使用寿命和可靠性。

7. 在实际操作中，有哪些常见的误解需要避免？

• 误解一：认为铬天青S分光光度法仅适用于铝含量高的样品。
  实际上，该方法适用于微量铝的检测，灵敏度足够满足要求。
• 误解二：忽略空白实验的重要性。
  空白实验是消除背景干扰的关键步骤，不可省略。
• 误解三：认为一次实验即可得出可靠结果。
  必须进行多次重复实验并取平均值，以提高结果的可信度。

8. 标准中规定的铝含量范围是多少？

根据JBT 7774.2-1995标准，铝含量的具体范围通常由产品规格决定。一般情况下，铝含量应在0.1%~1%之间，具体数值需参考相关产品说明书。

9. 是否可以使用其他方法替代铬天青S分光光度法？

可以使用其他方法，例如原子吸收光谱法或电感耦合等离子体发射光谱法（ICP-OES）。但这些方法可能需要更复杂的设备和更高的成本，因此在实际应用中需权衡利弊。

10. 如何确保实验室环境符合标准要求？

实验室应保持清洁、无尘，避免外界干扰。同时，仪器需定期校准，试剂需妥善保存，以确保实验结果的准确性。
