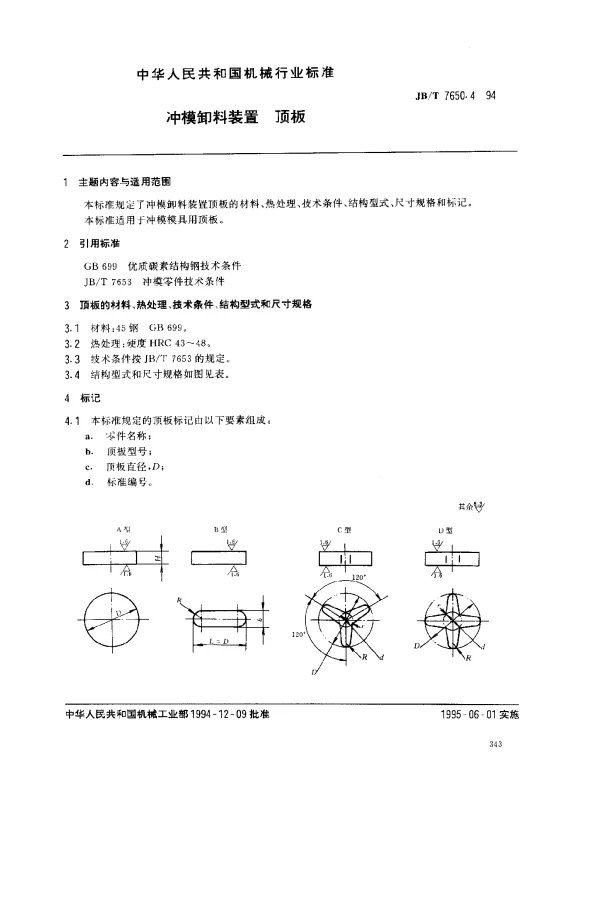

JBT 7650.4-1994 冲模卸料装置 顶板

基于JBT 7650.4-1994标准的冲模卸料装置顶板设计与分析

冲模卸料装置是冲压加工中不可或缺的重要组成部分，其性能直接影响到生产效率和产品质量。本论文以JBT 7650.4-1994《冲模卸料装置 顶板》为依据，对顶板的设计原理、功能要求及实际应用进行深入探讨。

顶板的功能与设计要求

顶板作为冲模卸料装置的核心部件之一，其主要功能是在冲压过程中将工件从模具中顺利推出，确保生产过程的连续性和稳定性。根据JBT 7650.4-1994标准，顶板的设计需满足以下几点要求：

• 强度与刚度：顶板在承受冲击力时必须具备足够的强度和刚度，以避免变形或损坏。
• 耐磨性：由于顶板频繁接触工件和模具，因此需要具有良好的耐磨性能。
• 精度控制：顶板的平面度和平行度需严格控制，以保证冲压产品的质量一致性。
• 安装便捷性：设计应考虑便于安装、拆卸和维护，提高设备的可操作性。

顶板的结构特点与优化设计

根据标准要求，顶板通常采用高强度钢材制造，并通过表面处理提升耐磨性。以下为顶板结构设计的关键点：

• 导柱导向：顶板与下模板之间设置导柱导向装置，确保运动平稳，减少偏移风险。
• 弹性元件：在顶板下方安装弹性元件（如弹簧或氮气缸），用于提供稳定的推力，确保卸料效果。
• 润滑系统：合理布置润滑通道，降低摩擦系数，延长使用寿命。

顶板的应用案例分析

在实际工业应用中，顶板的设计直接影响到冲压生产线的整体表现。例如，在汽车零部件制造领域，顶板的精准卸料能够显著提升生产效率并降低废品率。通过对比不同材料和结构的顶板性能测试数据，可以发现：

• 采用高碳钢材质的顶板具有更高的硬度和耐磨性，但加工难度较大。
• 复合材料顶板结合了金属与非金属的优点，在轻量化的同时保持良好性能。

结论

综上所述，JBT 7650.4-1994标准为冲模卸料装置顶板的设计提供了科学依据和技术指导。通过对顶板功能、结构及应用的全面分析，可以得出以下结论：

• 顶板的设计需兼顾强度、耐磨性和精度等多方面因素。
• 合理的结构布局和材料选择是提升顶板性能的关键。
• 未来研究方向应聚焦于新型材料的应用以及智能化控制技术的引入。
