JBT 7632-2006 串联电抗器试验导则

串联电抗器试验导则概述

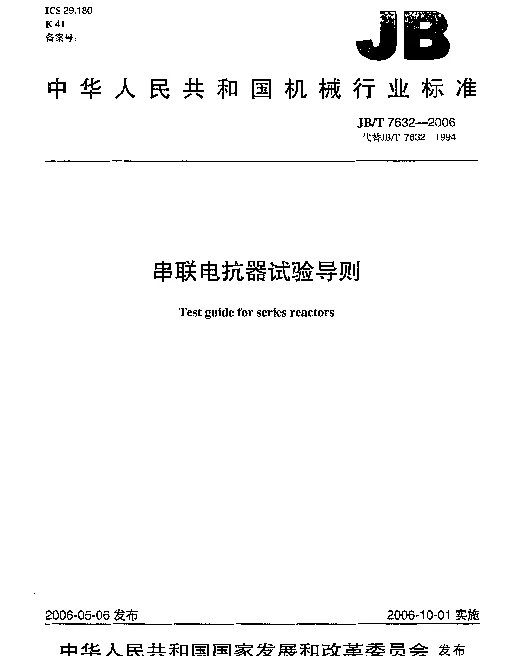

JBT 7632-2006《串联电抗器试验导则》是中国机械工业联合会发布的一项行业标准，旨在规范串联电抗器的试验方法和要求，确保其性能稳定、安全可靠。串联电抗器作为电力系统中的重要设备，广泛应用于电力传输与分配领域，其质量直接关系到电网的安全运行。本导则从设计、制造到安装调试等环节提供了全面的技术指导，为相关行业的标准化操作奠定了基础。

串联电抗器的关键技术指标

串联电抗器的核心技术指标包括电感量、损耗因子、温升以及绝缘性能等。这些参数直接影响设备的运行效率和使用寿命。例如，电感量决定了串联电抗器对电流的限制能力；损耗因子反映了设备的能量损失情况，通常需要控制在一个较低水平以提高能效；温升是衡量设备散热性能的重要指标，过高的温升可能导致设备老化加速甚至失效。

• 电感量测试：通过交流电桥法或谐振法测量电感值，确保其符合设计要求。
• 损耗因子分析：利用介损测试仪检测绝缘材料的损耗特性，保证设备在长期运行中保持良好的电气性能。
• 温升实验：模拟实际工作环境，评估设备在不同负载条件下的温升表现。

试验方法与流程

根据JBT 7632-2006的规定，串联电抗器的试验流程主要包括型式试验、出厂试验和现场验收试验三个阶段。型式试验用于验证产品的整体性能是否满足标准要求；出厂试验则是对每台设备进行全面检测，确保产品质量合格；而现场验收试验则是在设备安装完成后进行的最终检查。

• 型式试验：涵盖结构尺寸、机械强度及耐久性等多项内容。
• 出厂试验：重点检查电气参数、绝缘电阻及局部放电量等关键指标。
• 现场验收试验：关注设备的实际运行状态，如噪声水平和振动幅度等。

实际应用案例

以某大型变电站为例，在安装串联电抗器时严格按照JBT 7632-2006的要求执行了所有试验项目。经过严格的温升测试，发现一台设备存在轻微超标的温升问题，技术人员及时调整了冷却系统的设计方案，最终使设备达到预期性能。这一案例充分体现了该导则在保障设备质量和优化设计方案中的重要作用。

总之，JBT 7632-2006《串联电抗器试验导则》不仅为行业提供了科学严谨的操作指南，还促进了我国电力装备制造业的发展和技术进步。未来，随着新能源接入比例的不断提高，串联电抗器的应用场景将更加广泛，其试验标准也需要不断更新和完善。
