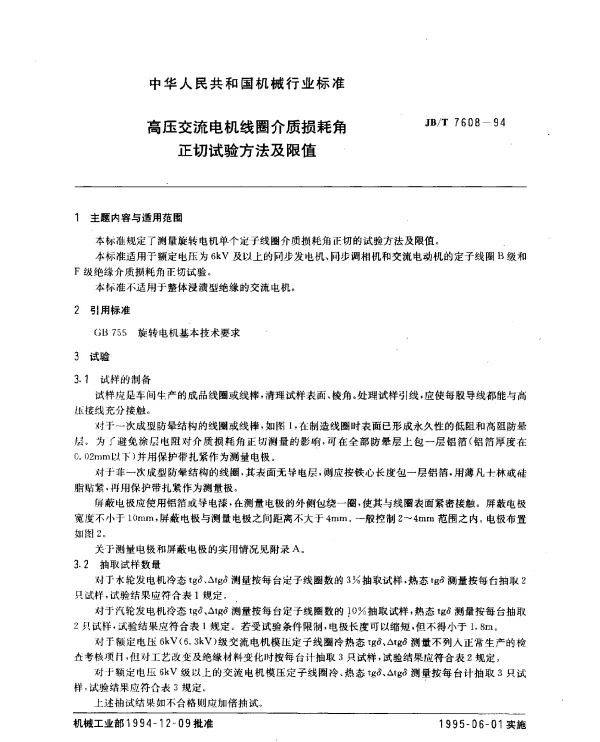

JBT 7608-1994 高压交流电机线圈介质损耗角正切试验方法及限值

高压交流电机线圈介质损耗角正切试验方法及限值

在高压交流电机的运行过程中，线圈的绝缘性能是确保设备安全稳定运行的关键因素之一。JBT 7608-1994 标准为高压交流电机线圈的介质损耗角正切（tanδ）试验提供了详细的试验方法及限值要求，这对于评估电机绝缘系统的老化程度、预防故障具有重要意义。

一、试验目的与意义

介质损耗角正切（tanδ）是衡量绝缘材料性能的重要参数之一，它反映了绝缘材料在交变电场作用下能量损耗的程度。通过测量 tanδ 值，可以有效判断绝缘材料是否存在老化、受潮或局部缺陷等问题。因此，JBT 7608-1994 标准对高压交流电机线圈的 tanδ 测试提出了明确的要求。

二、试验方法

• 测试环境: 试验应在标准大气条件下进行，通常温度为 20℃ ± 5℃，相对湿度不超过 85%。
• 测试仪器: 使用高精度的介损测试仪，确保测量结果的准确性和可靠性。
• 测试步骤:
  • 将待测电机线圈连接到测试回路中。
  • 施加规定的试验电压，并记录 tanδ 值。
  • 重复测试以验证数据的一致性。

三、限值要求

根据 JBT 7608-1994 标准，不同电压等级的高压交流电机线圈对 tanδ 的限值有不同的规定：

• 对于 3kV 及以下的电机，tanδ ≤ 0.01。
• 对于 3kV 至 10kV 的电机，tanδ ≤ 0.008。
• 对于 10kV 以上的电机，tanδ ≤ 0.006。

四、结论

JBT 7608-1994 标准为高压交流电机线圈的 tanδ 测试提供了科学合理的试验方法和严格的限值要求。通过严格执行该标准，可以有效提高电机的运行可靠性和使用寿命，同时降低因绝缘问题导致的故障风险。未来，随着技术的进步，应进一步优化测试方法，提升检测精度，以满足更高标准的需求。
