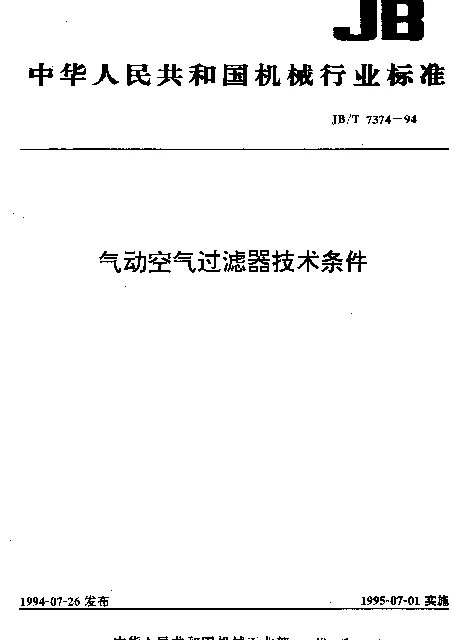

JBT 7374-1994 气动空气过滤器技术条件

摘要：本文件规定了气动空气过滤器的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于以压缩空气为工作介质的气动系统用空气过滤器。
Title：Technical Conditions for Pneumatic Air Filters
中国标准分类号：MH32
国际标准分类号：23.040

JBT 7374-1994 气动空气过滤器技术条件

气动空气过滤器作为工业生产中不可或缺的设备之一，在确保压缩空气质量、延长气动元件使用寿命方面起着至关重要的作用。本标准（JBT 7374-1994）详细规定了气动空气过滤器的技术要求、试验方法以及检验规则等内容，为相关产品的设计、生产和检测提供了统一的依据。

技术要求

根据JBT 7374-1994标准，气动空气过滤器的设计和制造需满足以下关键指标：

• 过滤效率：过滤器应能有效去除空气中直径≥5μm的固体颗粒物，过滤效率不得低于99%。
• 流量特性：在额定工作压力下，过滤器的压降不得超过0.05MPa。
• 耐压性能：过滤器需承受1.5倍额定工作压力的静压试验，无泄漏或损坏现象。
• 密封性：过滤器的所有连接部位应保证良好的密封性，防止气体泄漏。

试验方法

为了验证气动空气过滤器是否符合上述技术要求，标准中规定了以下试验方法：

• 采用颗粒计数法测试过滤效率，通过对比进气和排气中的颗粒浓度计算过滤效果。
• 利用压差传感器测量过滤器在不同流量下的压降，并记录其变化趋势。
• 进行耐压测试时，将过滤器置于试验装置中，逐步施加压力直至达到规定的倍率。
• 密封性测试可通过气密性检测仪完成，确保所有接口无明显泄漏。

检验规则

根据JBT 7374-1994标准，气动空气过滤器的检验分为出厂检验和型式检验两种类型：

• 出厂检验：每台产品均需经过出厂检验，包括外观检查、尺寸测量及基本功能测试。
• 型式检验：当新产品投产或生产工艺发生重大变更时，需进行全面的型式检验，以确认其是否符合标准要求。

此外，标准还强调了抽样方案和判定规则的重要性，确保产品质量的一致性和可靠性。
