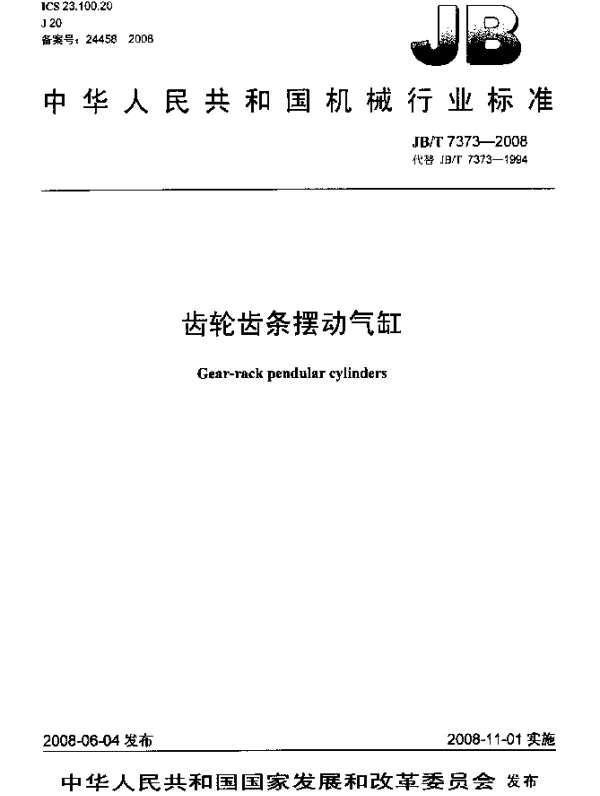

JBT 7373-2008 齿轮齿条摆动气缸

关于JBT 7373-2008 齿轮齿条摆动气缸的常见问题解答

JBT 7373-2008 是中国机械行业标准，用于规范齿轮齿条摆动气缸的设计、制造和检验。以下是与该标准相关的常见问题及其解答。

1. JBT 7373-2008 标准的主要内容是什么？

答： JBT 7373-2008 主要规定了齿轮齿条摆动气缸的技术要求、试验方法、检验规则以及标志、包装和贮存等内容。该标准适用于以压缩空气为动力源的摆动气缸，其特点是通过齿轮齿条机构实现摆动输出。

2. 齿轮齿条摆动气缸的工作原理是什么？

答： 齿轮齿条摆动气缸的工作原理是利用压缩空气推动活塞运动，活塞带动齿条移动，齿条再驱动齿轮旋转，从而实现摆动输出。这种设计具有结构紧凑、输出扭矩大等特点。

3. JBT 7373-2008 对摆动气缸的性能指标有哪些具体要求？

答： 根据 JBT 7373-2008，摆动气缸的主要性能指标包括：

• 额定工作压力范围（通常为 0.4MPa 至 0.8MPa）；
• 摆动角度范围（通常为 90° 或 180°）；
• 最大输出扭矩；
• 使用寿命（循环次数）；
• 密封性能（泄漏量需符合标准要求）。

4. 如何选择适合的摆动气缸型号？

答： 选择摆动气缸时需要考虑以下因素：

• 所需摆动角度是否满足应用需求；
• 所需输出扭矩是否足够；
• 工作环境条件（如温度、湿度等）是否符合标准；
• 气源压力是否匹配；
• 安装空间是否受限。

5. 齿轮齿条摆动气缸在使用中常见的故障有哪些？

答： 常见故障包括：

• 漏气：可能是密封件老化或损坏导致；
• 输出扭矩不足：可能由于气源压力不足或内部磨损引起；
• 摆动不平稳：可能是导向装置或齿轮齿条配合不良所致。

6. JBT 7373-2008 是否适用于所有类型的摆动气缸？

答： 不是。该标准仅适用于以齿轮齿条机构为基础的摆动气缸，而不适用于其他类型的摆动气缸（如叶片式或活塞式摆动气缸）。因此，在选择产品时需确认其是否符合标准。

7. 摆动气缸的维护周期如何确定？

答： 维护周期取决于实际使用频率和工作环境。一般建议每运行 1000 小时进行一次全面检查，包括密封件更换、润滑保养和性能测试。对于恶劣工况下的设备，应缩短维护间隔。

8. 齿轮齿条摆动气缸的使用寿命有多长？

答： 根据 JBT 7373-2008，摆动气缸的使用寿命通常不低于 10^6 次循环。实际寿命还受到操作规范、维护状况及负载条件的影响。
