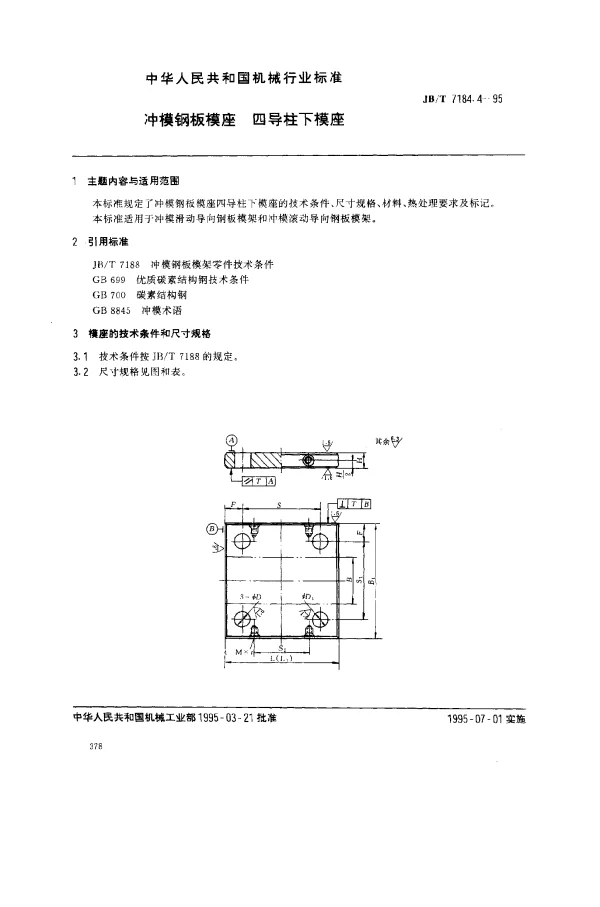

JBT 7184.4-1995 冲模钢板模座.四导柱下模座

引言

冲模作为机械加工中不可或缺的工具，广泛应用于汽车、航空、电子等多个行业。在冲模的设计与制造过程中，钢板模座是其核心组成部分之一。根据标准 JBT 7184.4-1995 的规定，四导柱下模座是一种典型的钢板模座结构形式。本文将围绕该标准展开深入分析，探讨其设计特点、技术要求及实际应用中的注意事项。

标准概述

JBT 7184.4-1995 是中国机械工业部制定的一项关于冲模钢板模座的技术规范，其中详细规定了四导柱下模座的设计准则和制造要求。这种模座以其稳定的导向性能和较高的承载能力而受到广泛应用。

设计特点

• 导柱布局合理：四导柱的设计确保了模具在工作过程中的稳定性和精确性，有效减少了因偏载导致的误差。
• 高强度材料：钢板模座通常采用优质碳钢或合金钢制成，以满足高负荷工况下的强度需求。
• 标准化接口：模座与冲床之间的连接方式符合行业通用标准，便于安装和维护。

技术要求

根据 JBT 7184.4-1995 标准，四导柱下模座需满足以下技术指标：

• 导柱直径及长度应严格控制，确保导向精度。
• 表面粗糙度需达到 Ra3.2μm 以上，以减少摩擦损耗。
• 焊接部位必须进行无损检测，确保结构完整性。

实际应用中的挑战

尽管四导柱下模座具有诸多优点，但在实际应用中仍面临一些问题：

• 模具重量较大时，导柱可能承受过大的压力，需要加强支撑结构。
• 长期使用后，导柱可能出现磨损现象，需定期检查并更换。
• 对于复杂形状的工件，还需考虑模座的冷却系统设计。

结论

综上所述，JBT 7184.4-1995 标准为四导柱下模座的设计提供了科学依据和技术指导。通过合理的结构设计和严格的工艺控制，可以充分发挥其在冲压生产中的优势。未来，随着新材料和新技术的发展，四导柱下模座有望进一步提升性能，更好地服务于现代制造业。
