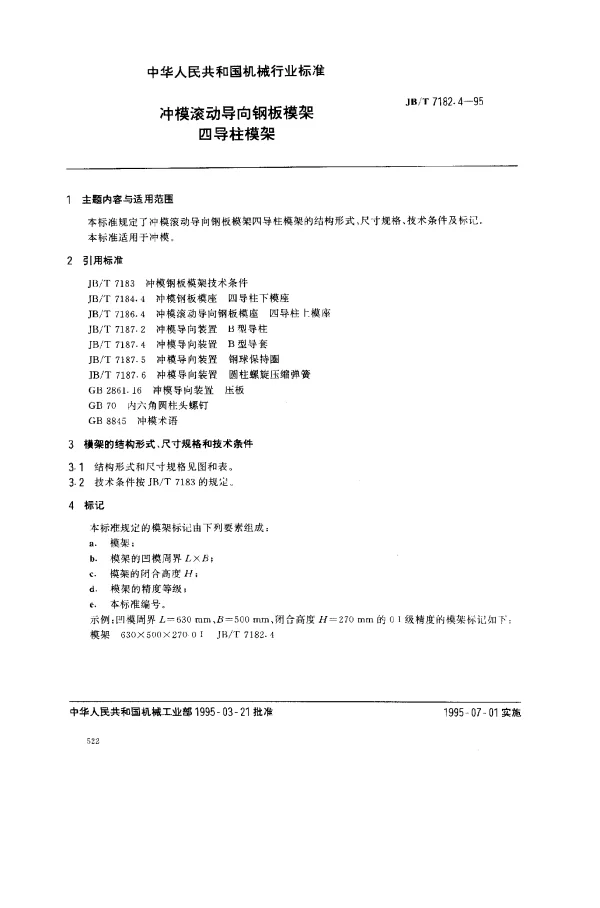

JBT 7182.4-1995 冲模滚动导向钢板模架.四导柱模架

JBT 7182.4-1995 冲模滚动导向钢板模架：四导柱模架的结构与应用分析

冲模滚动导向钢板模架是现代工业中广泛应用的一种精密设备，其核心功能在于确保模具在工作过程中的稳定性和精确性。其中，四导柱模架作为该系列的重要组成部分，以其独特的设计和卓越的性能，在机械制造领域占据重要地位。本文基于JBT 7182.4-1995标准，对四导柱模架的结构特点、技术要求及实际应用进行深入探讨。

一、四导柱模架的基本结构

四导柱模架由多个关键部件组成，包括上模板、下模板、导柱、导套以及滑块等。这些组件通过精密加工和严格装配，共同构成了一个高效稳定的导向系统。以下是其主要结构特点：

• 导柱与导套：导柱采用高强度钢材制成，并经过表面硬化处理，以提高耐磨性和抗腐蚀能力。导套则通常由耐磨合金材料制成，确保长期运行下的稳定性。
• 模板设计：上模板和下模板均需具备足够的刚性和强度，以承受冲压过程中产生的巨大压力。同时，模板表面需经过平整化处理，以保证与导柱的紧密配合。
• 滚动导向机制：四导柱模架的核心优势在于其滚动导向系统，能够显著减少摩擦力并提高运动精度，从而延长使用寿命。

二、技术要求与质量控制

根据JBT 7182.4-1995标准，四导柱模架的设计和生产需要满足一系列严格的技术指标，以确保其在实际应用中的可靠性和安全性。具体要求如下：

• 尺寸公差：导柱与导套之间的配合间隙需严格控制在规定范围内，以避免因过大或过小的间隙导致的导向失效。
• 表面粗糙度：所有接触面的表面粗糙度需达到特定标准，以减少摩擦阻力并提升润滑效果。
• 疲劳强度测试：模架需通过疲劳强度测试，确保在长时间高负荷工作条件下的稳定性。

三、实际应用中的优势与挑战

四导柱模架因其独特的滚动导向机制，在汽车零部件、电子元件等领域得到了广泛应用。然而，其在实际应用中也面临一些挑战：

• 优势：
  • 高精度导向，适合复杂形状工件的加工。
  • 低摩擦系数，有效降低能耗并延长设备寿命。
  • 模块化设计便于维护和更换。
• 挑战：
  • 制造成本较高，对生产工艺要求严格。
  • 在极端环境下可能需要额外的防护措施。

四、结论

综上所述，JBT 7182.4-1995标准定义的四导柱模架凭借其卓越的导向性能和可靠性，在现代工业中具有不可替代的地位。尽管其制造和使用过程中存在一定的技术难点，但通过不断优化设计和改进工艺，可以进一步提升其性能和经济性。未来，随着智能制造技术的发展，四导柱模架有望在更多领域发挥更大的作用。
