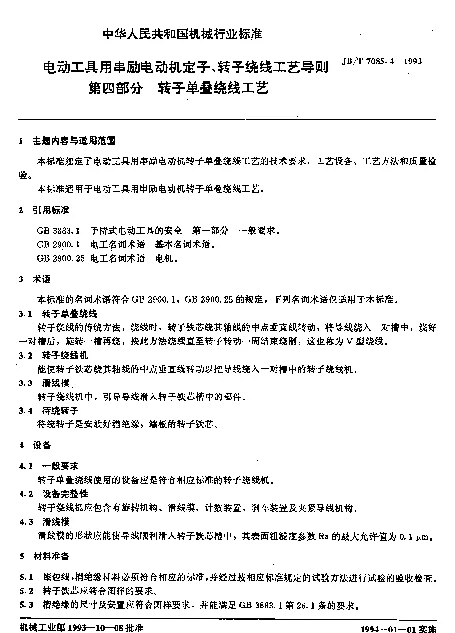

JBT 7085.4-1993 电动工具用串励电动机定子、转子绕线工艺导则第四部分 转子单叠绕线工艺

引言

电动工具作为现代工业和家庭生活中不可或缺的设备，其核心部件之一是串励电动机。串励电动机因其优良的启动特性和调速性能，在电动工具领域得到了广泛应用。而定子与转子绕线工艺则是决定电动机性能的关键环节。本论文聚焦于JBT 7085.4-1993标准中关于电动工具用串励电动机转子单叠绕线工艺的部分，探讨其技术要点及实际应用中的注意事项。

转子单叠绕线工艺概述

转子单叠绕线是一种常见的绕线方式，适用于中小型串励电动机。该工艺通过将导线均匀地缠绕在转子铁芯上，形成紧密的线圈结构，从而实现高效的电磁转换。以下是转子单叠绕线的主要特点：

• 导线排列整齐，减少匝间短路的风险。
• 线圈分布均匀，提高电机运行稳定性。
• 适合批量生产，工艺流程标准化程度高。

工艺步骤详解

根据JBT 7085.4-1993标准，转子单叠绕线工艺主要包括以下几个步骤：

1. 准备阶段：确保转子铁芯表面清洁无污物，检查导线规格是否符合设计要求。
2. 绕线操作：
   • 将导线固定在绕线机上，调整张力以保证绕线均匀。
   • 按照预定的匝数进行绕制，注意保持线圈间的间距一致。
3. 整形与固化：绕线完成后，对线圈进行整形处理，确保其形状规整，并通过固化工艺增强机械强度。
4. 质量检测：使用绝缘电阻测试仪等工具检查绕线质量，确保无短路或断路现象。

技术难点与解决方案

在实际生产过程中，转子单叠绕线工艺可能会遇到一些技术难题，例如：

• 导线张力不均导致线圈松紧度差异。
• 绕线过程中出现断线或跳线问题。

针对上述问题，可以采取以下措施：

• 优化绕线机参数设置，确保张力稳定。
• 加强操作人员培训，提升技能水平。

结论

转子单叠绕线工艺是电动工具用串励电动机制造中的重要环节，其工艺规范直接影响电机的整体性能。遵循JBT 7085.4-1993标准，结合实际生产经验，能够有效提高绕线质量和生产效率。未来，随着自动化技术的发展，应进一步探索智能化绕线设备的应用，为电动工具行业提供更高效、更可靠的技术支持。
