资源简介
摘要：本文件规定了电机和水轮机图样简化的规则、方法及符号表示。本文件适用于电机和水轮机的设计、制造、安装、调试及技术交流中的图样简化表示。
Title：Simplified Drawing Regulations for Motors and Turbines
中国标准分类号：K13
国际标准分类号：29.040 -

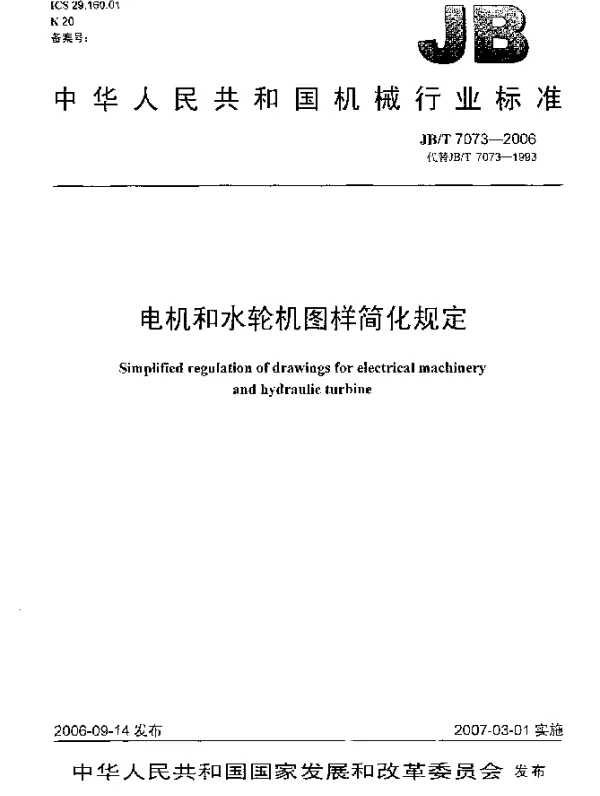

封面预览
-
拓展解读
主要内容
JBT 7073-2006《电机和水轮机图样简化规定》是对电机和水轮机图样绘制的规范化要求，旨在统一设计、制造及应用中的表达方式，提高图样的可读性和一致性。
- 图样内容的分类与标注规范
- 符号与标记的标准化
- 尺寸标注的具体要求
- 图纸布局与比例的规定
- 特定部件的简化画法
与老版本的变化
相比旧版本，JBT 7073-2006在以下方面进行了更新和优化：
- 新增了对数字化制图的支持，适应现代技术需求。
- 细化了某些复杂部件的简化画法，使其更加直观。
- 调整了部分符号和标记的定义，以符合国际标准。
- 加强了对尺寸标注精确性的要求。
- 增加了对图纸电子存档的相关说明。
-
