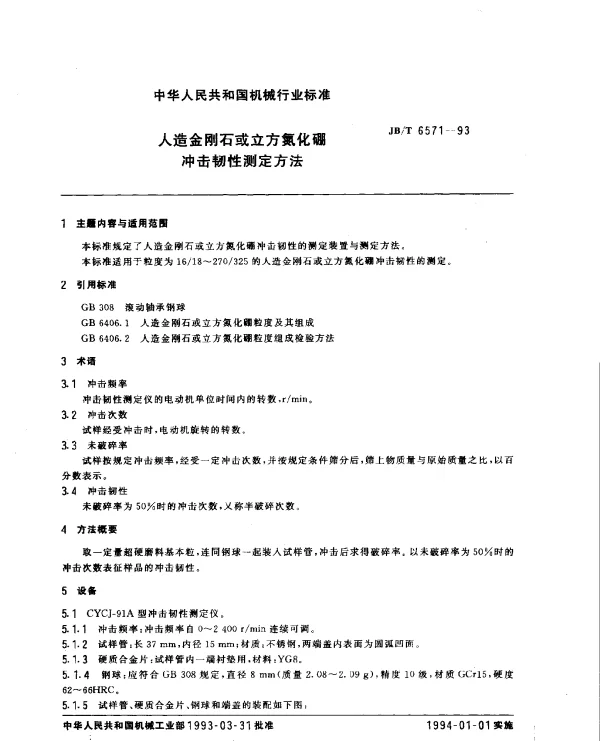

JBT 6571-1993 人造金刚石或立方氮化硼冲击韧性测定方法

常见问题解答 (FAQ)

JBT 6571-1993 是关于人造金刚石或立方氮化硼冲击韧性测定的重要标准，以下是与该标准相关的常见问题及其解答。

1. JBT 6571-1993 的主要用途是什么？

该标准主要用于规范人造金刚石或立方氮化硼材料冲击韧性的测定方法。通过这一标准，可以确保不同实验室或生产单位在测试冲击韧性时采用统一的方法，从而获得可比性和可靠性更高的数据。

2. 冲击韧性测定的原理是什么？

冲击韧性测定的基本原理是通过一个已知能量的摆锤冲击试样，记录试样断裂所需的能量。根据试样的尺寸和形状，计算出冲击韧性值（通常以焦耳/平方厘米表示）。JBT 6571-1993 提供了具体的实验步骤和计算公式。

3. 测定冲击韧性需要哪些设备？

• 冲击试验机：用于提供已知能量的摆锤。
• 试样夹具：用于固定试样。
• 测量工具：如游标卡尺或千分尺，用于测量试样尺寸。
• 其他辅助工具：如防护罩，确保操作安全。

4. 如何制备符合标准要求的试样？

试样需满足以下条件：

• 试样表面应光滑无裂纹。
• 尺寸需严格按照标准要求进行加工。
• 试样材料需均匀一致，避免因材料不均影响测试结果。

建议在专业实验室中由经验丰富的技术人员完成试样制备。

5. 冲击韧性测定的关键步骤有哪些？

1. 将试样正确安装在夹具上。
2. 调整摆锤至指定高度并释放。
3. 记录摆锤摆动的高度差，计算冲击吸收能量。
4. 重复多次测试以确保数据的可靠性。

6. 冲击韧性测定的结果如何解读？

冲击韧性值越高，表明材料在受到冲击载荷时越不容易发生断裂。具体数值需要结合实际应用场景进行评估。例如，在切削工具领域，较高的冲击韧性意味着更好的耐磨性和使用寿命。

7. 如果测试结果不符合预期怎么办？

首先检查实验设备是否校准准确，试样是否符合标准要求。如果仍然存在问题，建议联系专业机构复核或重新制备试样再测。同时，注意排除人为操作误差。

8. JBT 6571-1993 是否适用于所有类型的金刚石或立方氮化硼材料？

该标准主要适用于人造金刚石和立方氮化硼材料的冲击韧性测定，但并不适用于天然金刚石或其他特殊材料。对于特定应用场合，可能需要参考其他相关标准。

9. 如何确保测试过程中的安全性？

• 操作前仔细阅读设备说明书。
• 佩戴必要的个人防护装备，如护目镜和手套。
• 确保设备周围没有障碍物，避免意外碰撞。

严格按照操作规程执行测试，避免不必要的风险。

10. JBT 6571-1993 是否有更新版本？

目前 JBT 6571-1993 是该领域的权威标准之一，尚未发现官方发布的更新版本。但在实际应用中，建议关注行业动态，了解是否有新的研究成果或替代标准。
