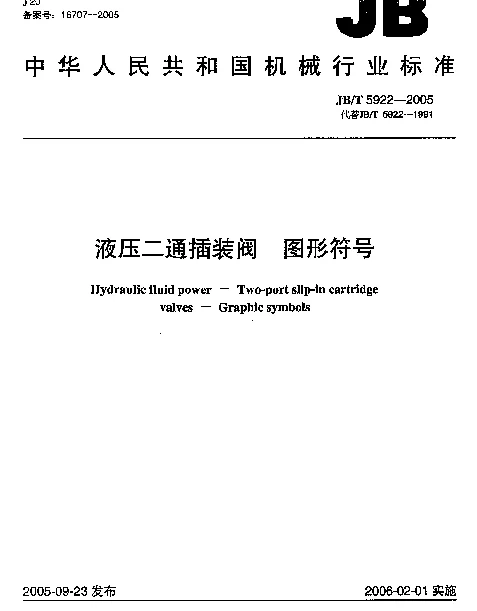

JBT 5922-2005 液压二通插装阀.图形符号

液压二通插装阀及其图形符号的重要性

液压二通插装阀（Hydraulic Two-Way Cartridge Valve）是现代液压系统中不可或缺的重要元件之一。它以其紧凑的设计、高效的工作性能和灵活的应用方式，在工业机械、建筑设备以及航空航天等领域得到了广泛应用。而JBT 5922-2005《液压二通插装阀 图形符号》作为中国国家标准，为液压系统的图形化设计提供了统一规范，确保了不同厂商之间的互操作性与兼容性。

图形符号的作用与意义

图形符号是一种直观表达液压元件功能的语言，能够快速传递信息并简化设计流程。JBT 5922-2005标准通过标准化的图形符号，帮助工程师清晰地理解元件的功能与连接方式。例如，一个简单的二通插装阀图形符号通常由两个矩形框组成，分别代表主通道和控制口，中间用箭头表示流体方向。这种简洁明了的设计不仅提高了设计效率，还降低了因误读导致的错误风险。

• 标准化带来的优势： JBT 5922-2005的出台，使得国内各企业能够遵循同一套规则进行产品开发和图纸绘制，从而减少了不必要的沟通成本。
• 国际化的桥梁： 尽管该标准主要服务于国内市场，但其设计理念与ISO国际标准高度一致，有助于推动国产液压元件走向国际市场。

应用场景与案例分析

液压二通插装阀广泛应用于各种复杂的液压回路中。以挖掘机为例，其行走马达控制系统通常会用到多个二通插装阀来调节油液流量和压力分布。通过JBT 5922-2005标准中的图形符号，设计师可以迅速搭建起整个液压系统框架，明确每个元件的位置与作用。

• 节能与效率提升： 在某大型港口起重机项目中，采用符合JBT 5922-2005标准的二通插装阀后，系统整体能耗降低了约15%，同时响应速度提升了30%。
• 可靠性验证： 根据行业统计数据，使用标准化图形符号设计的液压系统故障率比非标准化系统低近40%，这充分体现了图形符号规范化的重要性。

未来展望

随着智能制造和物联网技术的发展，液压元件正朝着智能化、模块化方向迈进。未来的JBT标准可能会进一步融入数字孪生技术和远程监控功能，使液压系统更加透明化和可预测化。而图形符号作为人机交互的关键环节，也将持续优化其表现形式，以适应更复杂的技术需求。
