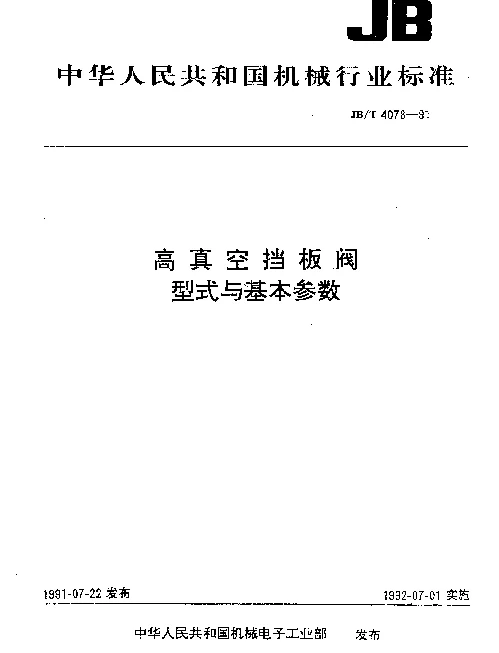

JBT 4078-1991 高真空挡板阀 型式与基本参数

JBT 4078-1991 高真空挡板阀 型式与基本参数

高真空挡板阀是一种广泛应用于高真空技术领域的关键设备，其主要功能是控制真空系统中的气体流量和压力。JBT 4078-1991 是中国国家机械工业部制定的一项行业标准，旨在规范高真空挡板阀的设计、制造和测试要求。这项标准不仅为制造商提供了明确的技术指导，也为用户提供了选择合适产品的依据。

根据 JBT 4078-1991 标准，高真空挡板阀可以分为多种型式，包括手动挡板阀、气动挡板阀和电动挡板阀等。每种型式的挡板阀都有其独特的特点和适用场景。例如，手动挡板阀适合于需要简单操作的小型实验装置；而气动和电动挡板阀则更适合自动化程度较高的大型工业设备。

型式与结构

在结构上，高真空挡板阀通常由阀体、阀板、驱动机构和密封件组成。其中，阀体材料的选择至关重要，一般采用不锈钢或其他耐腐蚀材料以适应高真空环境。驱动机构决定了挡板阀的操作方式，例如气动或电动。密封件的设计直接影响到挡板阀的真空保持能力，因此通常选用具有优异弹性特性的橡胶或聚四氟乙烯材料。

• 手动挡板阀： 通过手轮直接驱动阀板动作，适用于低频操作的场合。
• 气动挡板阀： 利用压缩空气作为动力源，响应速度快，适合频繁开关的场景。
• 电动挡板阀： 采用电机驱动，能够实现精确的开闭控制，特别适合复杂的自动化控制系统。

基本参数

JBT 4078-1991 标准还规定了高真空挡板阀的基本参数，如公称通径、极限真空度、泄漏率等。这些参数直接影响挡板阀的性能表现。例如，公称通径决定了挡板阀的流量能力，而极限真空度则反映了挡板阀在高真空条件下的密封性能。

以某型号的高真空挡板阀为例，其公称通径为 DN100，极限真空度可达 1×10⁻⁴ Pa，泄漏率低于 1×10⁻⁹ Pa·m³/s。这些参数表明该挡板阀非常适合用于高精度的科研仪器中。

此外，标准还强调了挡板阀的耐久性和可靠性，要求在规定的使用条件下能够连续运行数万次而不发生故障。这一要求对于保障真空系统的长期稳定运行尤为重要。

实际应用

高真空挡板阀在现代工业和技术领域有着广泛的应用。例如，在半导体制造过程中，高真空挡板阀用于控制反应腔内的气体流动，确保工艺的精确性。在航天领域，高真空挡板阀则用于模拟太空环境的实验装置中。

综上所述，JBT 4078-1991 标准为高真空挡板阀的设计和应用提供了全面的指导，使其成为高真空技术不可或缺的一部分。无论是手动、气动还是电动型式的挡板阀，都能够在不同的应用场景中发挥重要作用。
