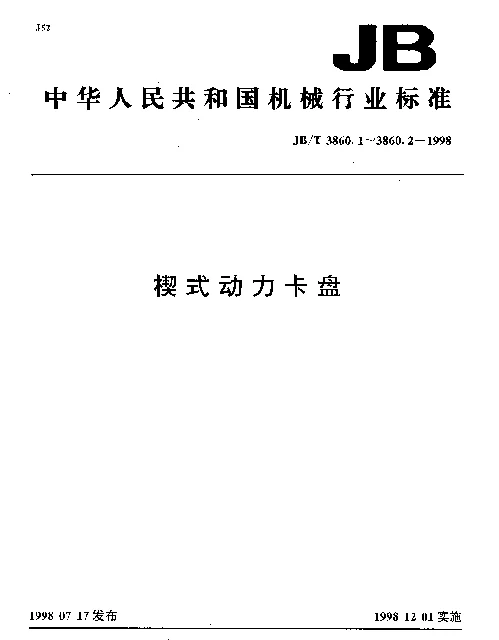

JBT 3860.1-1998 楔式动力卡盘.分类和技术条件

JBT 3860.1-1998 楔式动力卡盘的概述

楔式动力卡盘是现代机床中不可或缺的重要部件之一，其主要功能是在加工过程中夹紧工件，确保加工精度和稳定性。JBT 3860.1-1998 是中国机械行业针对楔式动力卡盘制定的技术标准，该标准详细规定了楔式动力卡盘的分类、技术要求以及检验方法。这一标准不仅为制造商提供了明确的设计依据，也为用户选型和使用提供了指导。

楔式动力卡盘的分类

根据 JBT 3860.1-1998 标准，楔式动力卡盘可以按照结构形式、驱动方式以及适用范围进行分类。具体如下：

• 结构形式分类: 主要分为单向楔式和双向楔式两种。单向楔式卡盘适用于对称性较高的工件，而双向楔式则适合复杂形状的工件。
• 驱动方式分类: 包括液压驱动、气动驱动和电动驱动三种类型。不同驱动方式的选择取决于机床的配置和操作环境。
• 适用范围分类: 可分为小型、中型和大型卡盘，分别对应不同的加工需求和工件尺寸。

技术条件与性能要求

根据标准，楔式动力卡盘需要满足一系列严格的技术条件。这些条件包括但不限于夹紧力、重复定位精度、使用寿命等关键指标。例如，夹紧力需达到设计值的 ±5% 范围内，以确保工件不会松脱；重复定位精度要求小于 0.01mm，以满足高精度加工的需求。

此外，标准还对材料选择、表面处理以及装配工艺提出了具体要求。例如，卡盘的关键零部件通常采用高强度合金钢，经过热处理后表面硬度可达 HRC45 以上，从而提高耐磨性和抗疲劳能力。

实际应用案例

某知名机床制造企业曾推出一款基于 JBT 3860.1-1998 标准开发的楔式动力卡盘，广泛应用于汽车零部件加工领域。该卡盘采用了双向楔式结构和液压驱动方式，最大夹紧力达 10kN，重复定位精度为 0.008mm。据统计，在连续运行 10,000 小时后，该卡盘的故障率仅为 0.5%，远低于行业平均水平。

通过这一案例可以看出，遵循 JBT 3860.1-1998 标准能够显著提升产品的可靠性和市场竞争力。同时，这也证明了标准在推动行业发展中的重要作用。
