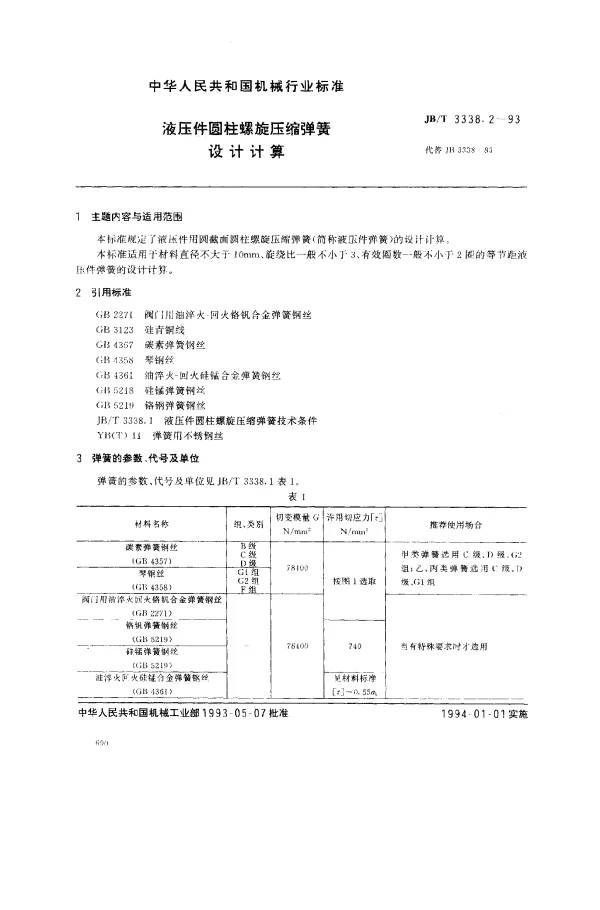

JBT 3338.2-1993 液压件圆柱螺旋压缩弹簧.设计计算

JBT 3338.2-1993液压件圆柱螺旋压缩弹簧的设计与计算

在机械工程领域中，弹簧作为重要的弹性元件，广泛应用于各种机械设备中。其中，JBT 3338.2-1993液压件圆柱螺旋压缩弹簧的设计计算标准为液压设备中的弹簧设计提供了详细的规范和指导。这一标准不仅确保了弹簧性能的可靠性，还提高了设备的整体使用寿命。

标准概述

JBT 3338.2-1993是针对液压设备中圆柱螺旋压缩弹簧设计的一套技术规范。它涵盖了从材料选择、几何参数确定到应力分析等多方面的内容。通过这一标准，工程师可以更科学地设计出满足特定工作条件的弹簧，从而优化液压系统的性能。

• 材料选择：弹簧通常采用高强度合金钢制造，如60Si2MnA或50CrVA，以保证其在高压环境下的稳定性和抗疲劳能力。
• 几何参数：包括弹簧直径、节距、线径等，这些参数直接影响弹簧的刚度和承载能力。
• 应力分析：通过有限元分析等方法评估弹簧在工作状态下的应力分布情况，避免过载导致的失效。

实际应用案例

以某液压挖掘机为例，其工作装置中使用的圆柱螺旋压缩弹簧需要承受高达20吨的压力。根据JBT 3338.2-1993标准，设计团队首先选择了60Si2MnA材料，并通过精确计算确定了弹簧的外径为100mm，内径为70mm，线径为10mm，有效圈数为10圈。

• 经过多次测试，该弹簧在实际工况下表现出色，能够稳定吸收冲击力并保持良好的弹性恢复能力。
• 此外，在设计阶段引入了有限元分析工具，对弹簧进行了详细的应力分布模拟，结果显示最大应力远低于材料的屈服强度，符合安全设计要求。

总结

通过对JBT 3338.2-1993标准的学习与实践，我们可以看到，科学合理的设计计算对于提高液压设备性能至关重要。标准不仅提供了理论依据，还强调了实际操作中的细节把控。未来，随着新材料和新技术的发展，液压件圆柱螺旋压缩弹簧的设计将更加高效和精准，为工业生产带来更大的价值。
