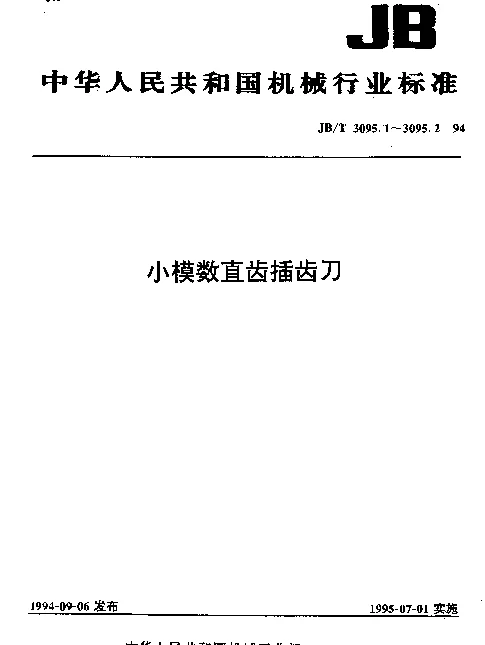

JBT 3095.2-1994 小模数直齿插齿刀 技术条件

摘要

本文基于国家标准 JBT 3095.2-1994《小模数直齿插齿刀 技术条件》，对小模数直齿插齿刀的设计、制造及检验标准进行了系统分析。通过对技术要求和检测方法的详细阐述，为相关领域的技术人员提供了理论支持与实践指导。

引言

小模数直齿插齿刀是一种用于加工齿轮的重要工具，在机械制造领域具有广泛应用。其性能直接影响到齿轮的精度与使用寿命。因此，了解并掌握该标准的技术细节对于提高生产效率和产品质量至关重要。

标准概述

JBT 3095.2-1994 是中国机械工业部制定的一项行业标准，旨在规范小模数直齿插齿刀的设计与制造过程。本标准不仅规定了插齿刀的基本参数，还明确了材料选择、热处理工艺以及表面质量等方面的要求。

技术要求

• 几何形状： 插齿刀的齿形应符合图纸设计要求，确保齿距均匀分布。
• 硬度指标： 刃部硬度应在 HRC 60-65 范围内，柄部硬度不低于 HRC 35。
• 表面粗糙度： 工作面粗糙度 Ra 值不大于 0.8 μm。
• 尺寸公差： 各部位尺寸偏差需控制在允许范围内，以保证加工精度。

制造工艺

插齿刀的制造过程包括原材料选择、粗加工、热处理及精加工等环节。其中，热处理是关键步骤之一，直接影响刀具的耐磨性和韧性。此外，还需注意避免因热处理不当导致的变形问题。

检测方法

• 使用三坐标测量仪检查几何形状是否符合标准。
• 通过硬度计测试插齿刀不同部位的硬度值。
• 借助粗糙度仪评估工作面的表面质量。
• 利用投影仪或影像仪验证尺寸公差。

结论

通过对 JBT 3095.2-1994 的深入研究可以看出，该标准为小模数直齿插齿刀的质量控制提供了科学依据。遵循此标准有助于提升产品的可靠性和稳定性，同时满足现代工业对高精度齿轮的需求。
