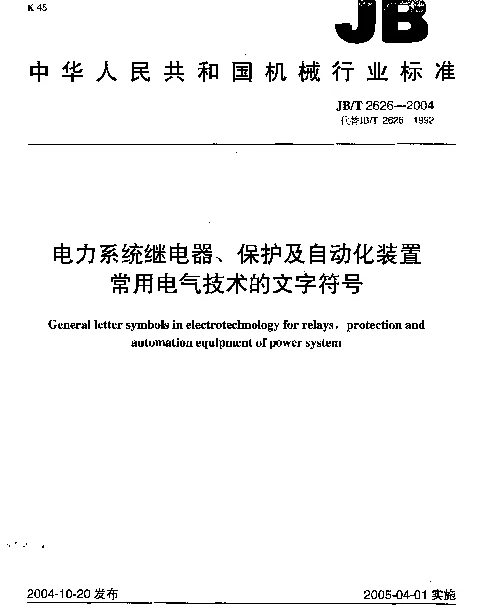

JBT 2626-2004 电力系统继电器、保护及自动化装置常用电气技术的文字符号

引言

在电力系统中，继电器、保护及自动化装置是确保电网安全稳定运行的关键设备。为了规范这些设备的技术表达与应用，中国制定了标准 JBT 2626-2004，其中详细规定了常用的电气文字符号。本文将围绕该标准展开讨论，分析其重要性，并探讨其在实际工程中的应用价值。

文字符号的重要性

文字符号作为电力系统中设备标识的核心工具，具有以下几个关键作用：

• 统一性：通过标准化的文字符号，可以避免不同地区或企业之间的术语混乱，从而提高沟通效率。
• 可读性：简洁明了的符号体系有助于技术人员快速识别设备功能和用途。
• 可靠性：在复杂系统中，准确的文字符号能够减少误操作的风险，保障系统的安全性。

JBT 2626-2004 的主要内容

JBT 2626-2004 标准涵盖了电力系统中继电器、保护及自动化装置的常用文字符号，主要包括以下几类：

• 继电器类型符号（如 K 表示电磁继电器）
• 保护功能符号（如 P 表示过流保护）
• 自动化控制符号（如 A 表示自动切换装置）

实际应用案例

以某变电站为例，该站采用了基于 JBT 2626-2004 标准设计的继电保护系统。通过标准化的文字符号，技术人员能够在短时间内完成故障排查与维护工作。例如，当出现过流现象时，技术人员能够迅速定位到对应的保护装置并采取措施，从而显著缩短了停电时间。

结论

JBT 2626-2004 是电力系统中不可或缺的标准之一，它不仅为继电器、保护及自动化装置提供了统一的文字符号体系，还极大地提升了系统的可靠性和可维护性。未来，随着智能电网的发展，这一标准将继续发挥重要作用，推动电力行业的进一步现代化。
