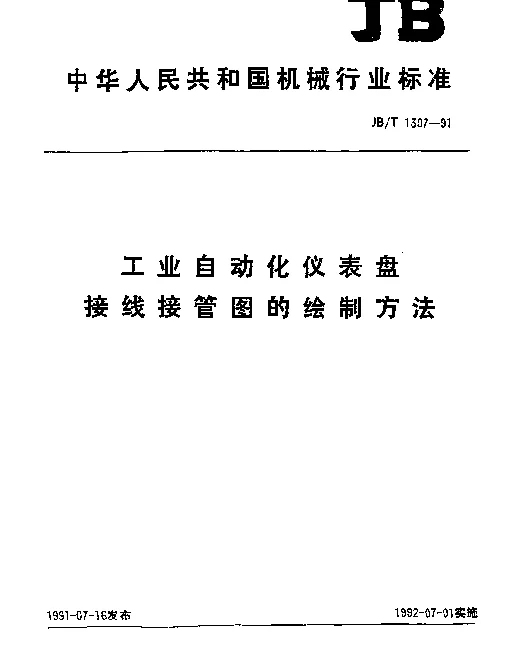

JBT 1397-1991 工业自动化仪表盘接线接管图的绘制方法

JBT 1397-1991工业自动化仪表盘接线接管图的绘制方法

工业自动化仪表盘是现代工业生产中不可或缺的一部分，其作用在于集中管理和监控生产设备的运行状态。为了确保仪表盘的设计和安装符合规范，JBT 1397-1991标准对工业自动化仪表盘接线接管图的绘制方法进行了详细的规范和指导。这一标准不仅涵盖了技术细节，还涉及了设计原则、施工要求以及后续维护的注意事项。

标准的核心内容

JBT 1397-1991主要规定了工业自动化仪表盘接线接管图绘制的基本要求，包括图纸的比例、符号标注、接线方式等。此外，该标准还强调了设计人员需要充分考虑现场环境因素，如温度、湿度、电磁干扰等，以确保仪表盘的可靠性和稳定性。

• 图纸比例：标准要求接线接管图的比例应为1:50或1:100，以便清晰地展示接线布局。
• 符号标注：所有接线点、设备接口和管路都需要用统一的符号表示，便于技术人员快速理解。
• 接线方式：接线接管图需明确标明电缆的走向、连接方式及接头类型。

设计原则与实际应用

在实际应用中，设计人员需要遵循一定的设计原则，以确保仪表盘的功能性和美观性。例如，在绘制接线接管图时，应优先考虑电缆的布置路径，避免交叉和冗余。此外，还需合理安排接线端子的位置，以减少接线错误的可能性。

一个典型的案例是在某化工厂的自动化控制中心，工程师们严格按照JBT 1397-1991标准绘制接线接管图。通过优化电缆布局，他们成功将整个仪表盘的接线时间缩短了20%，并显著降低了后期维护成本。

挑战与解决方案

尽管JBT 1397-1991提供了详尽的指导，但在实际操作中仍会遇到一些挑战。例如，复杂的工业环境中可能存在多种干扰源，这可能影响接线的可靠性。为解决这些问题，设计人员通常采用屏蔽电缆和接地措施来增强抗干扰能力。

• 屏蔽电缆：通过在电缆外层增加屏蔽层，可以有效减少外界电磁干扰。
• 接地措施：确保所有设备的良好接地，可以防止静电积累和电击风险。

总之，JBT 1397-1991标准为工业自动化仪表盘接线接管图的绘制提供了科学依据和技术支持。通过严格遵守该标准，不仅可以提高工程效率，还能保障系统的长期稳定运行。
