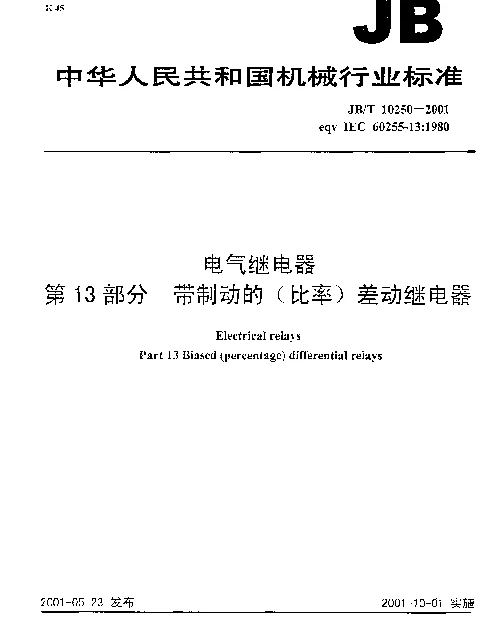

JBT 10250-2001 电气继电器 第13部分 带制动的(比率)差动继电器

JBT 10250-2001 标准概述

《JBT 10250-2001 电气继电器 第13部分 带制动的(比率)差动继电器》是中国机械行业的一项标准，主要规范了带制动功能的比率差动继电器的设计、制造和测试要求。这种继电器广泛应用于电力系统中，用于保护输电线路和变压器等关键设备免受短路或其他异常情况的影响。

带制动的比率差动继电器的工作原理

带制动的比率差动继电器的核心在于其独特的制动机制。当系统发生故障时，继电器通过比较两侧电流的差异来判断是否触发动作。如果电流差超过预设阈值，则继电器会启动保护动作。然而，在某些情况下，如励磁涌流或外部故障时，电流差可能较大但并不需要保护动作，这时制动特性就显得尤为重要。制动特性通过引入一个与电流成比例的制动量来抑制误动作，从而提高系统的可靠性。

• 比率制动特性: 比率制动特性是指继电器的动作阈值随流入电流的增加而变化。这种设计可以有效区分内部故障和外部故障。
• 制动线圈的作用: 制动线圈通过感应外部电流的变化来调整继电器的动作阈值，从而实现精确控制。

应用领域与实际案例

带制动的比率差动继电器在电力系统中具有广泛的应用。例如，在某大型发电厂中，该继电器被安装在变压器保护回路中，成功避免了因外部故障引起的误动作，保障了设备的安全运行。此外，在高压输电线路的保护中，这种继电器也发挥了重要作用，减少了因短路导致的停电事故。

• 变压器保护: 在变压器保护中，继电器能够准确识别内部短路并迅速切断电源，防止设备损坏。
• 输电线路保护: 在输电线路中，继电器通过快速响应短路故障，确保电网的稳定运行。

技术标准的重要性

遵循JBT 10250-2001标准不仅有助于提升产品质量，还能够促进国内外市场的兼容性。该标准对继电器的性能指标、试验方法以及标志包装等方面都提出了明确要求，为制造商提供了清晰的技术指导。

总之，带制动的比率差动继电器凭借其高效可靠的保护能力，在现代电力系统中占据重要地位。通过严格遵守相关标准，我们可以进一步优化其性能，满足日益增长的电力需求。
