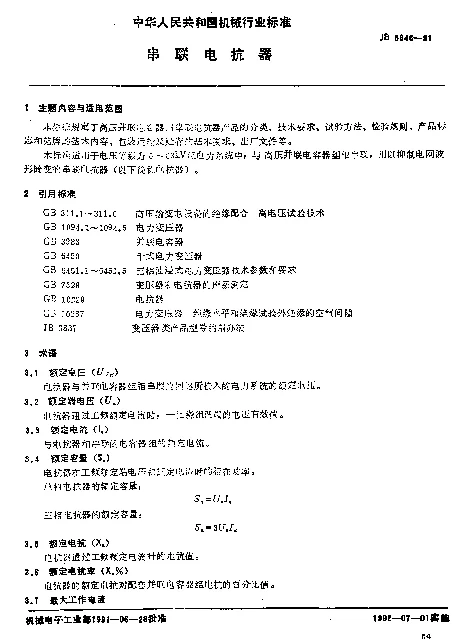

JB 5346-1991 串联电抗器

JB 5346-1991 串联电抗器标准概述

JB 5346-1991 是中国国家机械工业部发布的一项关于串联电抗器的标准，它为电力系统中串联电抗器的设计、制造和测试提供了详细的规范和技术要求。串联电抗器作为一种重要的电力设备，广泛应用于输配电系统中，用于限制短路电流、调节电压以及改善系统的功率因数。这项标准不仅确保了设备的安全性和可靠性，还对提高电力系统的整体性能起到了关键作用。

串联电抗器的功能与应用

串联电抗器的主要功能包括限制短路电流、抑制谐波以及稳定电网电压。在电力系统中，当发生短路故障时，短路电流可能会超过设备的承受能力，导致设备损坏。通过在电路中串联电抗器，可以有效降低短路电流，保护电力设备免受损害。此外，串联电抗器还可以抑制高次谐波，减少其对电网的干扰，从而提高电能质量。

• 短路电流限制： 在高压输电线路中，串联电抗器能够显著降低短路电流的峰值，避免因过大的电流冲击而导致的设备故障。
• 谐波抑制： 随着电力电子设备的广泛应用，电网中的谐波污染日益严重。串联电抗器可以吸收部分谐波能量，减少其对电网的影响。
• 电压稳定性： 串联电抗器还能平衡电网电压波动，特别是在负载变化较大的情况下，保持电压的稳定性。

标准的技术要求与检测方法

JB 5346-1991 对串联电抗器的材料选择、结构设计、电气性能以及温升等方面提出了严格的要求。例如，标准规定了电抗器的额定容量、绝缘等级以及温升限值，以确保设备在长期运行中的安全性和可靠性。此外，标准还明确了电抗器的测试项目，如耐压试验、局部放电试验和温升试验等。

• 材料选择： 电抗器的线圈通常采用铜或铝导线绕制，外壳则多选用优质钢材，以保证设备的机械强度和散热性能。
• 电气性能： 标准要求电抗器的电抗值误差不得超过±5%，以确保其在实际应用中的精确性。
• 温升试验： 温升是衡量电抗器性能的重要指标之一。标准规定，在额定条件下，电抗器的温升不得超过规定的限值。

实际案例分析

某大型电力公司曾使用符合JB 5346-1991标准的串联电抗器来解决电网中的短路电流问题。在安装电抗器后，短路电流降低了约30%，有效保护了变电站内的其他设备。此外，该电抗器还成功抑制了电网中的高次谐波，使电压波动幅度减少了15%。这一案例充分证明了串联电抗器在实际应用中的重要价值。

总之，JB 5346-1991 标准为串联电抗器的规范化生产和应用提供了科学依据。随着电力系统的发展，串联电抗器将继续发挥重要作用，为电网的安全稳定运行提供保障。
