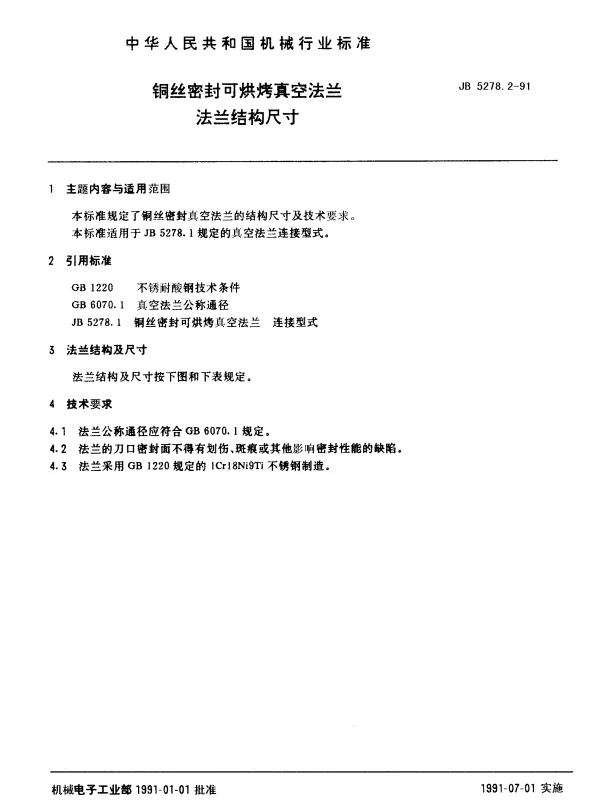

JB 5278.2-1991 铜丝密封可烘烤真空法兰 法兰结构尺寸

常见问题解答 (FAQ)

JB 5278.2-1991 标准涉及铜丝密封可烘烤真空法兰，是真空技术领域的重要规范之一。以下是关于此标准的常见问题及其详细解答。

1. JB 5278.2-1991 是什么？

JB 5278.2-1991 是中国机械行业标准，规定了铜丝密封可烘烤真空法兰的结构尺寸和相关技术要求。它适用于需要在高温或真空环境下工作的设备，例如粒子加速器、真空镀膜机等。

2. 什么是铜丝密封可烘烤真空法兰？

铜丝密封可烘烤真空法兰是一种用于真空系统的特殊法兰，其密封方式依赖于嵌入法兰表面槽中的铜丝。这种法兰可以在高温下进行烘烤以去除吸附的气体或水分，从而提高真空度。

3. JB 5278.2-1991 的主要用途是什么？

该标准主要用于设计、制造和检验铜丝密封可烘烤真空法兰。它的目的是确保法兰的尺寸一致性、密封性能和耐高温特性，满足不同真空系统的需求。

4. 铜丝密封与传统橡胶密封相比有何优势？

• 高温适应性：铜丝密封可在高达数百摄氏度的温度下工作，而橡胶密封通常在100℃以上会失效。
• 化学稳定性：铜丝对大多数化学物质具有良好的耐腐蚀性。
• 长期可靠性：铜丝密封不会因老化或蠕变导致密封失效。

5. JB 5278.2-1991 中规定的法兰结构有哪些关键尺寸？

标准中明确规定了法兰的外径、内径、密封槽深度、密封槽宽度等关键尺寸。这些尺寸直接影响法兰的安装兼容性和密封性能。

6. 如何选择合适的法兰型号？

• 根据真空系统的压力需求选择适合的法兰类型（如CF型或KF型）。
• 确认法兰的公称直径与管道或设备的接口匹配。
• 考虑法兰的工作温度范围和环境条件。

7. 铜丝密封是否需要定期更换？

铜丝密封通常不需要频繁更换，但建议在每次烘烤后检查密封槽内的铜丝状态。如果发现铜丝变形或损坏，则应及时更换。

8. 烘烤过程中需要注意哪些事项？

• 确保法兰和连接部件的清洁，避免灰尘或杂质影响密封效果。
• 逐步升温，避免快速加热导致法兰变形。
• 烘烤完成后缓慢冷却，防止热应力对法兰造成损伤。

9. JB 5278.2-1991 是否适用于所有类型的真空系统？

该标准适用于需要铜丝密封和可烘烤功能的真空系统，但对于极高真空或特殊工况（如强磁场环境），可能需要更严格的定制化设计。

10. 如何验证法兰是否符合 JB 5278.2-1991 标准？

可以通过测量法兰的实际尺寸并与标准中的公差要求对比来验证。此外，密封性能测试也是必要的，例如通过真空检漏仪检测法兰的泄漏率。
