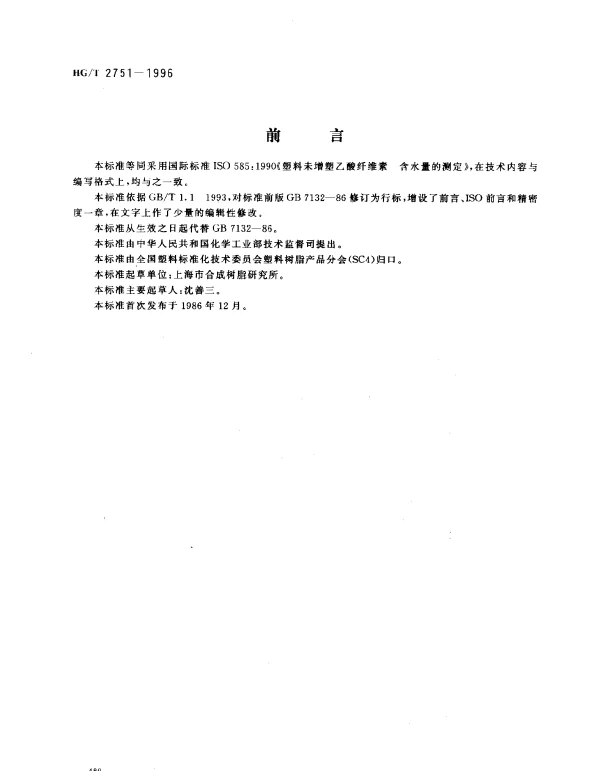

HGT 2751-1996 未增塑乙酸纤维素含水量的测定

摘要

HGT 2751-1996 是一项用于测定未增塑乙酸纤维素（UPAC）中含水量的标准方法。该标准在工业和科研领域具有重要意义，尤其是在评估材料性能和质量控制方面。本文将详细探讨 HGT 2751-1996 的技术原理、操作步骤及其实际应用中的注意事项。

引言

未增塑乙酸纤维素是一种重要的高分子材料，广泛应用于薄膜、涂层和光学材料等领域。其含水量直接影响材料的物理化学性质，因此准确测定含水量至关重要。HGT 2751-1996 标准为这一测定提供了科学依据，确保了测试结果的可靠性和一致性。

方法与原理

HGT 2751-1996 采用的是干燥失重法，通过加热样品以去除水分，并通过称重变化计算含水量。这种方法基于以下假设：样品中的水分是唯一的挥发成分。

• 干燥温度： 标准规定干燥温度为 105°C ± 2°C。
• 干燥时间： 样品需在干燥箱中保持至少 2 小时。
• 重复性： 测试需进行两次以上，以确保数据的准确性。

实验步骤

以下是按照 HGT 2751-1996 进行含水量测定的具体步骤：

1. 准备干燥箱并预热至 105°C。
2. 称量干净的称量瓶，并记录初始重量。
3. 将适量的未增塑乙酸纤维素样品放入称量瓶中，记录总重量。
4. 将称量瓶放入干燥箱中，保持 105°C 干燥 2 小时。
5. 取出称量瓶，冷却至室温后重新称重。
6. 计算含水量： (初始重量 - 干燥后重量) / 初始重量 × 100%

讨论

HGT 2751-1996 方法的优点在于其操作简单、成本低廉，适合大规模应用。然而，该方法也存在一定的局限性，例如对环境湿度较为敏感，可能影响测试结果的准确性。此外，在实际操作中，需要注意以下几点：

• 确保干燥箱温度稳定，避免过高的温度导致样品分解。
• 样品应均匀分布，避免局部过热或过湿。
• 重复测试以验证数据的可靠性。

结论

HGT 2751-1996 提供了一种可靠的测定未增塑乙酸纤维素含水量的方法。通过严格遵循标准的操作步骤，可以有效保证测试结果的准确性和一致性。未来的研究可以进一步优化测试条件，提高方法的适用范围和精确度。
