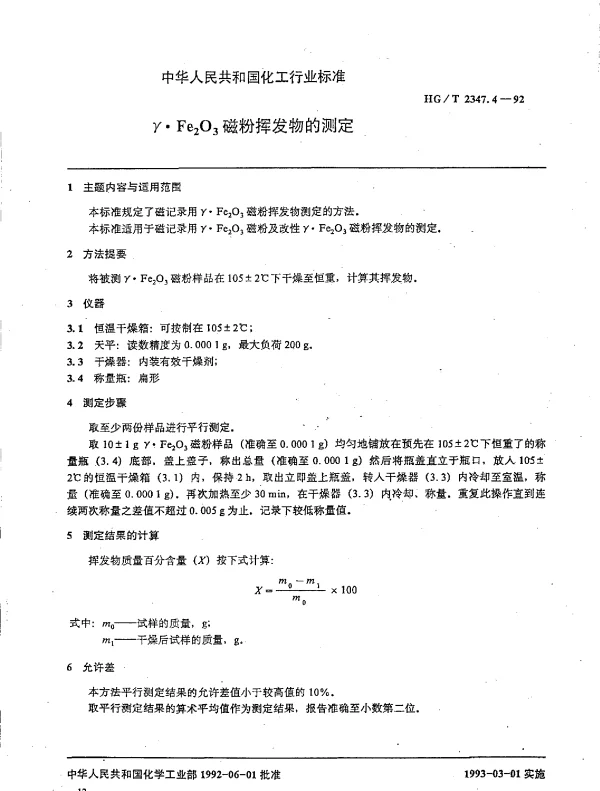

HGT 2347.4-1992 γ·Fe2O3磁粉挥发物的测定

关于HGT 2347.4-1992 γ·Fe₂O₃磁粉挥发物测定的常见问题解答

以下是关于γ·Fe₂O₃磁粉挥发物测定的常见问题及其详细解答。

1. 什么是HGT 2347.4-1992标准？

HGT 2347.4-1992 是中国国家行业标准，用于测定γ·Fe₂O₃磁粉中的挥发物含量。该标准规定了测试方法、设备要求及操作步骤，以确保结果的准确性和可重复性。

2. 测定γ·Fe₂O₃磁粉挥发物的意义是什么？

γ·Fe₂O₃磁粉的挥发物含量直接影响其性能和应用效果。挥发物过高可能表明材料中存在杂质或未完全干燥的成分，这会影响磁粉的稳定性、分散性和最终产品的质量。

3. 测试挥发物需要哪些主要设备？

• 高温烘箱：能够精确控制温度在105℃±2℃范围内。
• 称量设备：精度至少达到0.0001g。
• 样品皿：耐高温且重量已知的陶瓷或金属皿。

4. 测试过程中如何确保结果的准确性？

为了确保结果的准确性，需注意以下几点：

• 样品应在烘箱中充分干燥至恒重（连续两次称量差值不超过0.0002g）。
• 避免样品受到污染，例如接触水分或其他挥发性物质。
• 严格按照标准规定的温度和时间进行测试。

5. 挥发物测定的结果如何计算？

挥发物含量的计算公式为：
(m₀ - m₁) / m₀ × 100%
其中：

• m₀：样品初始质量（g）
• m₁：样品干燥后质量（g）

6. 如果挥发物含量超出标准范围，可能的原因有哪些？

• 生产过程中的原料纯度不足。
• 干燥工艺不充分或条件不当。
• 样品储存环境湿度过高。

7. 是否可以使用其他温度进行挥发物测定？

根据HGT 2347.4-1992标准，推荐的温度为105℃±2℃。如果使用其他温度，可能会导致测试结果偏离实际值，因此不建议擅自更改测试条件。

8. 测试挥发物时是否需要对样品进行预处理？

是的，样品在测试前应尽量去除表面附着的水分或杂质。通常可以通过在室温下风干或轻微加热的方式进行预处理。

9. 测试挥发物时需要注意的安全事项有哪些？

• 高温烘箱运行时需小心操作，避免烫伤。
• 确保实验室通风良好，防止有害气体积聚。
• 称量设备使用前后需清洁，避免交叉污染。

10. 标准中规定的挥发物含量上限是多少？

HGT 2347.4-1992标准中并未明确给出挥发物含量的具体上限值，但通常认为合格的磁粉挥发物含量应低于0.5%。具体要求需参考产品技术规范。
