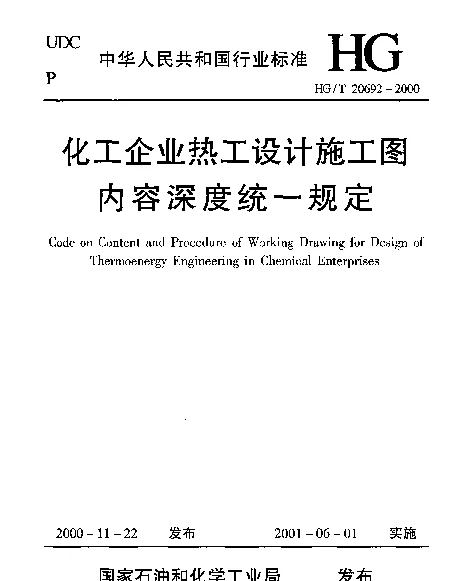

HGT 20692-2000 化工企业热工设计施工图内容深度统一规定

HGT 20692-2000化工企业热工设计施工图内容深度统一规定

HGT 20692-2000是化工行业中关于热工设计施工图内容深度的统一规定，旨在规范化工企业在热工设计中的图纸编制标准，确保施工图的设计深度满足工程实施的需求。这一标准涵盖了从热能利用到工艺设备布置等多个方面，为化工企业的热工设计提供了明确的技术指导。

首先，该标准强调了热工设计中图纸内容的完整性与准确性。强调整体设计应包括热能系统流程图、设备布置图以及管道布置图等关键部分。这些图纸不仅是设计阶段的重要参考，也是后续施工和运行维护的基础。例如，在某大型石化企业的热工设计项目中，由于严格按照HGT 20692-2000标准执行，其热能系统的能耗降低了约15%，显著提升了项目的经济效益。

• 热能系统流程图：详细展示热能的输入、转换、分配及输出过程。
• 设备布置图：清晰标注设备的位置、尺寸及其相互关系。
• 管道布置图：明确管道走向、连接方式及支撑结构。

其次，该标准还对图纸的深度提出了具体要求。例如，对于关键设备的选型，需要提供详细的参数表和技术规格书；对于复杂的管道系统，则需附带应力分析报告。这些细节不仅提高了设计质量，也减少了施工阶段可能出现的问题。以某化工厂为例，通过遵循HGT 20692-2000的规定，其在施工前发现并修正了多处潜在隐患，避免了不必要的经济损失。

此外，HGT 20692-2000还鼓励采用先进的设计理念和技术手段。随着数字化技术的发展，越来越多的企业开始利用BIM（建筑信息建模）技术来优化热工设计。这种技术能够实现三维可视化设计，提高设计效率的同时，也增强了图纸的直观性和可读性。据统计，采用BIM技术后，相关项目的整体工期缩短了约20%。

综上所述，HGT 20692-2000作为化工行业的重要技术标准，不仅规范了热工设计施工图的内容深度，还推动了行业的技术进步。未来，随着化工行业的不断发展，这一标准将继续发挥重要作用，助力企业实现更高效、更安全的生产运营。
