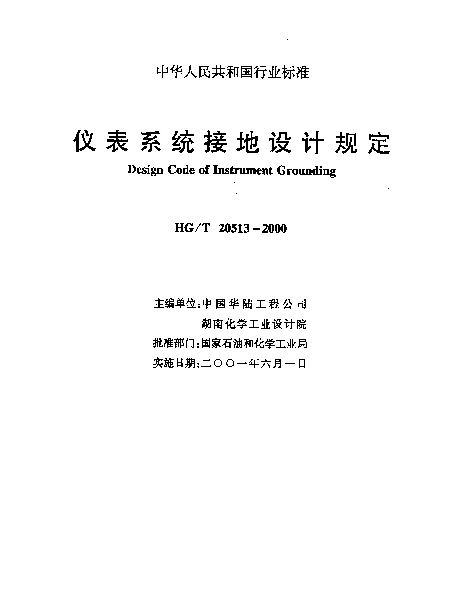

HGT 20513-2000 仪表系统接地设计规定

摘要：本文件规定了化工企业仪表系统接地设计的基本原则、技术要求和实施方法。本文件适用于化工行业中各类仪表系统的接地设计与施工。
Title：Instrument System Grounding Design Specification
中国标准分类号：L75
国际标准分类号：25.040.40

仪表系统接地设计规定

HGT 20513-2000 是一项重要的行业标准，用于指导仪表系统的接地设计。接地设计的合理性和规范性直接影响到系统的稳定性和安全性。本文将围绕该标准的核心要求进行详细分析，并探讨其在实际应用中的重要性。

标准概述

HGT 20513-2000 标准为仪表系统的接地设计提供了明确的技术指导。其核心目标是确保仪表设备在运行过程中能够有效避免电磁干扰（EMI）和静电放电（ESD），从而保障系统的可靠性和操作人员的安全。

关键要求与解析

• 接地类型划分: 根据标准，接地可以分为工作接地、保护接地和防雷接地三类。每种类型的接地都有其特定的功能和应用场景。例如，工作接地主要用于确保信号的正常传输，而保护接地则旨在防止设备漏电引发事故。
• 接地电阻要求: 标准明确规定了不同接地类型的电阻值上限。例如，工作接地的电阻值应小于4欧姆，而保护接地的电阻值应小于10欧姆。这些具体数值的设定是为了平衡成本与性能之间的关系。
• 屏蔽措施: 在接地设计中，屏蔽措施同样至关重要。标准建议采用金属管道或专用屏蔽电缆来减少外界电磁干扰对仪表系统的干扰。同时，屏蔽层需要正确接地以发挥最佳效果。
• 接地网络布局: 标准强调接地网络的设计应遵循“等电位连接”原则，确保整个系统处于同一电位水平。此外，接地导体的选择也需满足机械强度和耐腐蚀性的要求。

实际应用中的挑战与对策

尽管 HGT 20513-2000 提供了详尽的指导，但在实际应用中仍可能遇到一些问题。例如，某些复杂工业环境中可能存在多套独立接地系统，导致等电位连接难以实现。对此，建议通过统一规划和协调各系统的接地策略来解决这一难题。

此外，在高湿度或腐蚀性环境下，接地材料的选择尤为重要。标准推荐使用不锈钢或其他防腐蚀材料作为接地装置，以延长使用寿命并降低维护成本。
