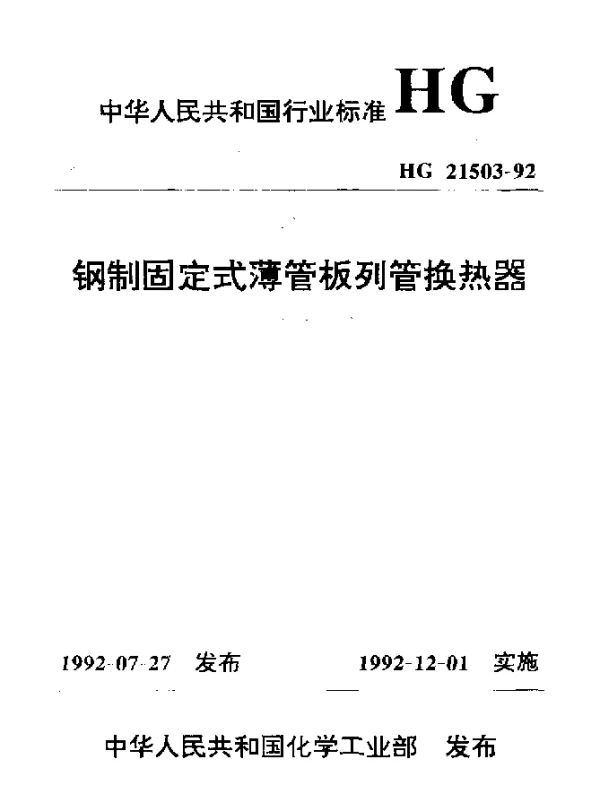

HG 21503-1992 钢制固定式薄管板例管换热器

摘要：本文件规定了钢制固定式薄管板列管换热器的术语和定义、型号表示方法、技术要求、检验规则、标志、包装及运输等内容。本文件适用于公称压力不大于4.0MPa，公称直径不大于2600mm，最高工作温度不超过450℃的钢制固定式薄管板列管换热器的设计、制造与验收。
Title：Steel Fixed Thin Tube Sheet Tubular Heat Exchanger
中国标准分类号：J93
国际标准分类号：23.040

关于HG 21503-1992钢制固定式薄管板列管换热器的常见问题解答

问题1：HG 21503-1992标准适用于哪些场景？

• 该标准主要适用于工业领域中的固定式薄管板列管换热器的设计、制造和检验。
• 它特别适合于中低压工况下的换热设备，广泛应用于化工、石油、制药等行业。
• 标准对材料选择、结构设计、制造工艺等提出了明确要求，确保设备的安全性和可靠性。

问题2：什么是薄管板？它与厚管板有何区别？

• 薄管板是指厚度较薄的管板，通常用于承受较低压力的场合。
• 与厚管板相比，薄管板具有重量轻、成本低的优点，但其承压能力有限。
• 在HG 21503-1992标准中，对薄管板的设计厚度和强度计算有具体规定，以保证其在特定工况下安全运行。

问题3：HG 21503-1992标准对换热器的设计有哪些基本要求？

• 设计时需根据实际工况确定换热器的规格参数，包括管程和壳程的压力、温度、介质等。
• 必须遵循标准中规定的强度校核方法，确保管板、壳体及连接部件满足强度要求。
• 设计文件需包含详细的图纸和技术说明，以便后续制造和验收。

问题4：如何判断换热器是否符合HG 21503-1992标准？

• 首先检查设备的设计文件是否完整，包括设计依据、计算书、图纸等。
• 其次，对设备的实际制造过程进行严格检验，包括材料检测、焊接质量、尺寸公差等。
• 最后，通过压力测试和性能测试验证设备是否满足标准要求。

问题5：为什么HG 21503-1992标准强调薄管板的应用范围？

• 薄管板的设计初衷是为了降低设备成本，同时满足中低压工况的需求。
• 标准中明确规定了适用的压力范围（通常不超过2.5MPa），超出此范围应选用更厚的管板或加强型设计。
• 因此，在实际应用中，必须根据工况条件合理选择管板类型，避免因选型错误导致设备失效。

问题6：HG 21503-1992标准对换热器的焊接有哪些具体要求？

• 焊接材料的选择需符合标准要求，确保焊缝强度不低于母材。
• 焊接工艺需经过评定和批准，操作人员须持证上岗。
• 焊缝需进行无损检测（如射线探伤或超声波检测），合格后方可投入使用。

问题7：HG 21503-1992标准是否适用于所有类型的列管换热器？

• 该标准仅适用于固定式薄管板列管换热器，不适用于其他类型的换热设备。
• 对于需要承受高压或特殊工况的换热器，应参考其他相关标准（如HG/T 20582）。
