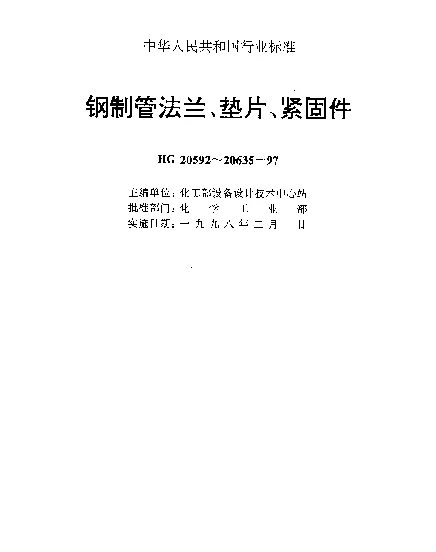

HG 20609-1997 钢制管法兰用金属包覆垫片(欧洲体系)

钢制管法兰用金属包覆垫片（欧洲体系）标准解析

引言

在工业管道系统中，法兰连接是确保密封性和可靠性的关键部分。HG 20609-1997 是中国国家标准化管理委员会发布的关于钢制管法兰用金属包覆垫片（欧洲体系）的标准。该标准详细规定了金属包覆垫片的设计、制造、检验和验收要求，为工业管道的安全运行提供了重要保障。

标准概述

HG 20609-1997 标准适用于采用欧洲体系的钢制管法兰连接中的金属包覆垫片。这类垫片通常由金属材料包裹非金属材料构成，具有良好的耐压、耐温及耐腐蚀性能，广泛应用于化工、石油、天然气等领域。

• 适用范围：适用于公称压力 PN10~PN400 的钢制管法兰连接。
• 材料要求：金属层应选用耐腐蚀性较强的材料，如不锈钢或低碳钢；非金属层则需具备一定的柔韧性与密封性能。
• 结构设计：垫片的内外径尺寸需严格符合法兰的公称直径，同时保证密封面的贴合度。

技术要求

根据 HG 20609-1997 标准，金属包覆垫片的技术要求主要包括以下几个方面：

• 外观质量：垫片表面应平整光滑，无裂纹、气孔等缺陷。
• 尺寸精度：垫片的厚度、宽度及内外径尺寸均需满足规定的公差范围。
• 机械性能：垫片需通过拉伸试验、压缩回弹试验等测试，以验证其强度和弹性。
• 密封性能：垫片在实际工况下的密封效果需达到设计要求，避免泄漏风险。

检测与验收

为了确保产品质量，标准对金属包覆垫片的检测和验收提出了明确要求：

• 出厂前需进行逐件检查，包括外观检查、尺寸测量和密封性能测试。
• 每批次产品还需随机抽取样品进行破坏性试验，以验证其极限承载能力。
• 验收时需对照标准文件，确认所有指标均符合要求。

结论

HG 20609-1997 标准为钢制管法兰用金属包覆垫片的设计与应用提供了科学依据和技术指导。通过对材料选择、结构设计、性能测试等方面的严格规范，该标准有效提高了工业管道系统的安全性和可靠性。未来，随着新材料和新技术的发展，标准的修订和完善将有助于进一步提升行业水平。
