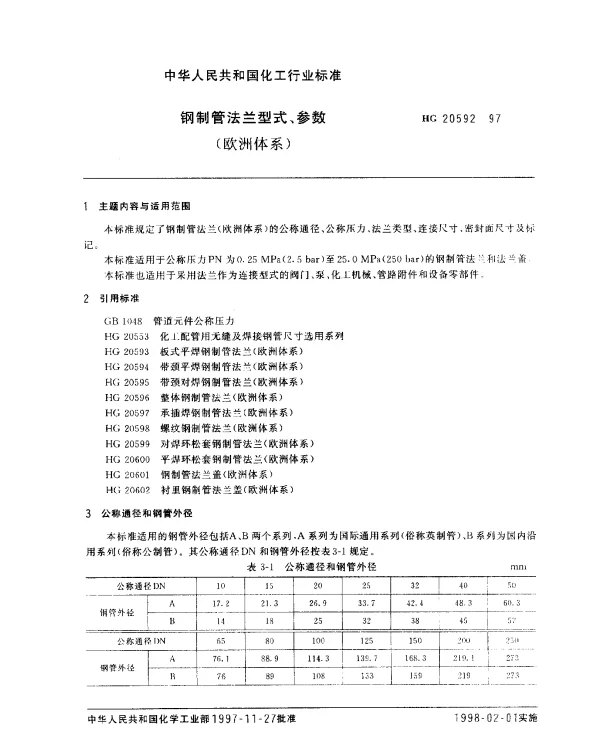

HG 20592-1997 钢制管法兰型式、参数(欧洲体系)

摘要：本文件规定了公称压力为PN0.25～PN400、公称尺寸为DN10～DN3000的钢制管法兰的型式与参数。本文件适用于石油、化工、能源等行业中按照欧洲体系设计和制造的钢制管法兰。
Title：Steel Pipe Flanges - Types and Parameters (European System)
中国标准分类号：J78
国际标准分类号：23.040.60

HG 20592-1997 钢制管法兰型式、参数（欧洲体系）

在工业管道系统中，法兰作为连接管道和设备的关键部件，其设计与参数的标准化对于确保系统的安全性和可靠性至关重要。HG 20592-1997 标准是中国国家标准化管理委员会发布的关于钢制管法兰的型式与参数的技术规范，其中特别引入了欧洲体系的设计理念和技术要求。本文将围绕该标准的核心内容进行分析，并探讨其在实际应用中的意义。

法兰型式的分类与特点

根据 HG 20592-1997 的规定，钢制管法兰按照结构形式可以分为以下几种类型：

• 平面法兰：适用于低压管道系统，具有安装简便的特点，但密封性能相对较弱。
• 凸面法兰：通过增加法兰表面的凸起部分来提高密封效果，适合中压管道。
• 凹凸面法兰：结合了平面法兰和凸面法兰的优点，能够提供更高的密封可靠性。
• 榫槽面法兰：采用特殊的榫槽设计，适用于高压及高温工况。

这些法兰型式的选择需要根据具体应用场景的工况条件（如压力、温度、介质特性等）进行综合考量。

参数设定与技术要求

HG 20592-1997 引入了欧洲体系的参数设定方法，主要包括以下几个方面：

• 公称直径（DN）：法兰的公称直径范围从 DN15 到 DN600，覆盖了绝大多数工业管道的需求。
• 公称压力（PN）：公称压力等级分为 PN10、PN16、PN25 等多个级别，以适应不同工况的压力需求。
• 材料选择：法兰材料需符合相关标准，通常选用碳钢、不锈钢或合金钢，以满足耐腐蚀性和强度的要求。
• 密封面精度：法兰密封面的加工精度直接影响密封性能，因此标准对密封面的粗糙度和平整度提出了严格要求。

此外，该标准还强调了法兰与管道连接时的配合公差，以确保连接的可靠性和长期稳定性。

标准的实际应用价值

HG 20592-1997 的制定不仅为中国工业管道系统的标准化提供了依据，同时也借鉴了国际先进的设计理念和技术经验。这种结合本土化需求与国际化视野的做法，使得该标准在实际应用中展现出显著的优势：

• 提高了管道系统的整体安全性与可靠性。
• 降低了因法兰设计不当导致的泄漏风险。
• 促进了国内外技术交流与合作。
