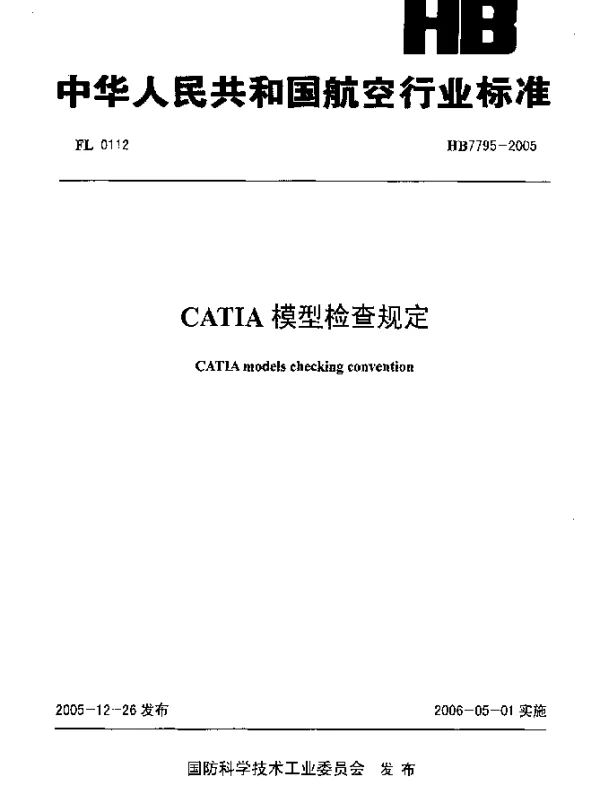

HB 7795-2005 CATIA 模型检查规定

HB 7795-2005 CATIA 模型检查规定

随着现代工业设计和制造技术的快速发展，CATIA（Computer-Aided Three-Dimensional Interactive Application）作为一种广泛应用于航空航天、汽车制造及电子电气行业的三维建模软件，其模型的准确性与可靠性直接影响到最终产品的质量。为了确保CATIA模型在工程应用中的规范性与一致性，HB 7795-2005标准应运而生。

HB 7795-2005标准的核心目标是为CATIA模型的创建、验证和维护提供一套明确的技术要求和操作指南。这一标准不仅有助于提高设计效率，还能有效减少因模型错误导致的成本浪费和技术风险。

模型检查的基本原则

CATIA模型检查需遵循以下基本原则：

• 模型的几何精度必须符合设计图纸的要求。
• 模型文件的命名和组织结构需具备可追溯性和标准化。
• 模型中不应存在冗余或不必要的元素，以保证文件的轻量化。
• 所有模型均需经过严格的功能验证，确保其在实际应用场景中的可用性。

模型检查的具体内容

根据HB 7795-2005的规定，CATIA模型检查的内容可以分为以下几个方面：

• 几何检查：
  • 检查模型表面是否光滑无瑕疵。
  • 验证模型的尺寸公差是否满足设计要求。
  • 检测是否存在自相交或无效面的情况。
• 拓扑检查：
  • 确认模型的顶点、边线和面之间的连接关系是否正确。
  • 检查模型的拓扑结构是否完整且无断裂。
• 属性检查：
  • 验证模型中各部件的材料属性是否准确。
  • 检查模型的元数据（如版本号、创建日期等）是否完整。

模型检查的流程与工具

为了高效执行HB 7795-2005规定的检查任务，通常需要借助专业的工具和明确的流程。以下是推荐的检查流程：

1. 使用CATIA自带的检查工具对模型进行初步筛查。
2. 通过第三方插件（如GSDCHECK）进一步验证模型的复杂属性。
3. 将检查结果汇总并提交给项目负责人进行复核。
4. 根据复核意见对模型进行必要的修正，并重新提交检查。

这些工具和流程的结合能够显著提升模型检查的效率与准确性。

结论

HB 7795-2005标准为CATIA模型的检查提供了全面的指导框架，其实施对于保障工业设计的质量具有重要意义。通过严格的几何、拓扑和属性检查，企业能够在设计阶段及时发现并解决问题，从而降低后期生产中的潜在风险。未来，随着技术的进步，HB 7795-2005标准也需要不断更新和完善，以适应更加复杂的工程需求。
