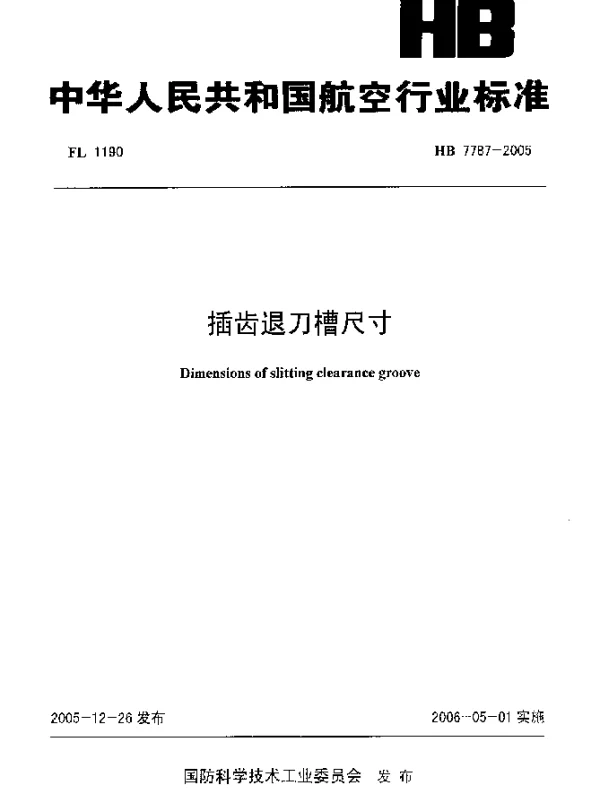

HB 7787-2005 插齿退刀槽尺寸

HB 7787-2005 插齿退刀槽尺寸

HB 7787-2005 是中国机械行业的一项国家标准，主要规定了插齿机加工齿轮时退刀槽的尺寸要求。退刀槽是齿轮加工中必不可少的一部分，其设计和尺寸直接影响齿轮的质量、强度以及使用寿命。这项标准为齿轮制造提供了统一的技术规范，确保了产品的互换性和可靠性。

退刀槽的作用与重要性

strong 在齿轮加工过程中，退刀槽是为了避免刀具在切削完成后与齿轮表面发生干涉而设计的。它不仅能够保护刀具，还能提高齿轮的加工精度。如果退刀槽尺寸不符合标准，可能会导致齿轮的齿形误差增大，甚至影响齿轮的工作性能。

• 退刀槽的深度和宽度需要精确控制，以确保齿轮的啮合性能。
• 退刀槽的位置通常位于齿轮的端面或侧面，具体位置取决于齿轮的设计要求。

HB 7787-2005 的具体内容

HB 7787-2005 对退刀槽的几何参数进行了详细规定，包括槽深、槽宽、槽底圆角半径等。这些参数的选择需要综合考虑齿轮的材料、模数、压力角等因素。例如，对于高精度齿轮，退刀槽的尺寸公差要求更加严格。

• 槽深通常为齿轮模数的1到3倍。
• 槽宽一般为模数的0.5到1倍。
• 槽底圆角半径则根据齿轮的强度需求设定。

实际应用中的案例分析

某齿轮生产企业曾因未严格执行HB 7787-2005标准而导致一批齿轮产品出现质量问题。这批齿轮在安装后不久便出现了啮合不良的情况，经检测发现退刀槽尺寸超出允许范围。通过调整加工工艺并严格按照标准执行，企业成功解决了问题，产品质量得到了显著提升。

这一案例充分说明了遵守HB 7787-2005标准的重要性。标准不仅是技术指导，更是产品质量的保障。

总结

HB 7787-2005 标准为插齿退刀槽的设计提供了科学依据，对提高齿轮加工质量具有重要意义。企业在生产过程中应严格遵循标准要求，确保产品的可靠性和一致性。未来，随着制造业的不断发展，标准的修订和完善也将成为推动行业进步的重要动力。
