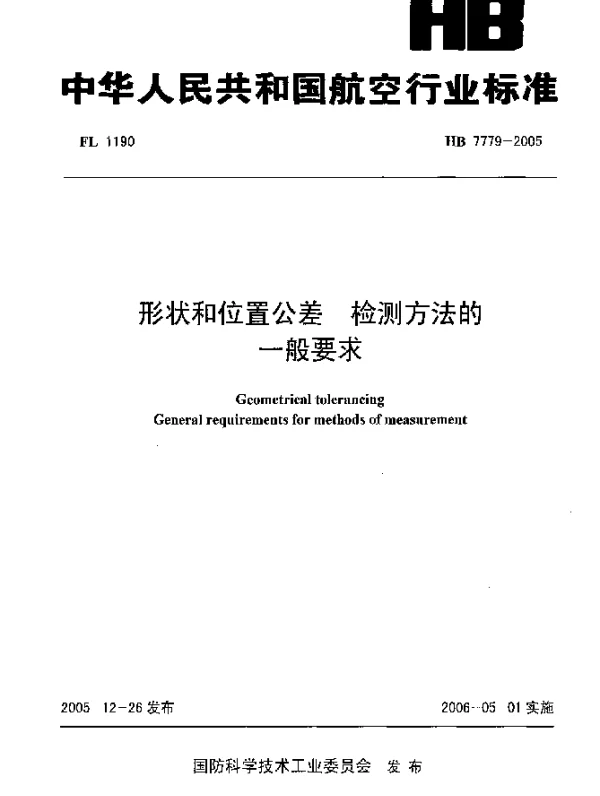

HB 7779-2005 形状和位置公差 检测方法的一般要求

摘要：本文件规定了形状和位置公差检测方法的一般要求，包括检测原则、检测条件、测量仪器的选择和使用等。本文件适用于机械制造领域中对形状和位置公差的检测与评价。
Title：Shape and Position Tolerances - General Requirements for Inspection Methods
中国标准分类号：J23
国际标准分类号：21.040

HB 7779-2005标准概述

HB 7779-2005是中国国家标准化管理委员会发布的一项关于形状和位置公差检测方法的重要标准。该标准主要规定了在机械制造领域中，如何通过科学、规范的方法对产品的形状和位置公差进行检测，以确保产品质量符合设计要求。这一标准不仅为制造业提供了统一的操作指南，还为行业内的质量控制和标准化管理奠定了基础。

形状和位置公差的重要性

形状和位置公差是机械零件设计中的关键指标，直接影响产品的装配性能和使用寿命。例如，一个齿轮的齿形误差可能导致传动效率降低，而轴线的直线度偏差可能引起设备运行时的振动问题。因此，准确检测形状和位置公差对于保障产品性能至关重要。

检测方法的一般要求

HB 7779-2005标准详细规定了检测的基本原则和流程。首先，检测设备的选择需要与被测对象的精度等级相匹配；其次，检测环境应保持恒温、无尘，避免外界因素干扰测量结果；最后，检测人员需经过专业培训，熟悉操作规程，确保检测数据的准确性。

• 设备选择： 不同类型的零件需要不同的检测工具。例如，使用三坐标测量机（CMM）可以精确测量复杂曲面的形状误差。
• 环境控制： 温度变化会导致材料热胀冷缩，影响测量精度。因此，在高精度检测中，通常需要将温度控制在20±2℃范围内。
• 人员培训： 操作人员的技术水平直接影响检测结果的质量。定期组织培训，提高技能水平是必不可少的。

实际案例分析

某汽车制造企业曾因发动机缸体的圆柱度误差超标导致批量返工，直接经济损失超过百万元。在引入HB 7779-2005标准后，企业优化了检测流程，采用先进的激光扫描仪替代传统量具，同时加强了检测环境的温控管理。结果显示，检测效率提升了30%，合格率从85%提升至98%。
