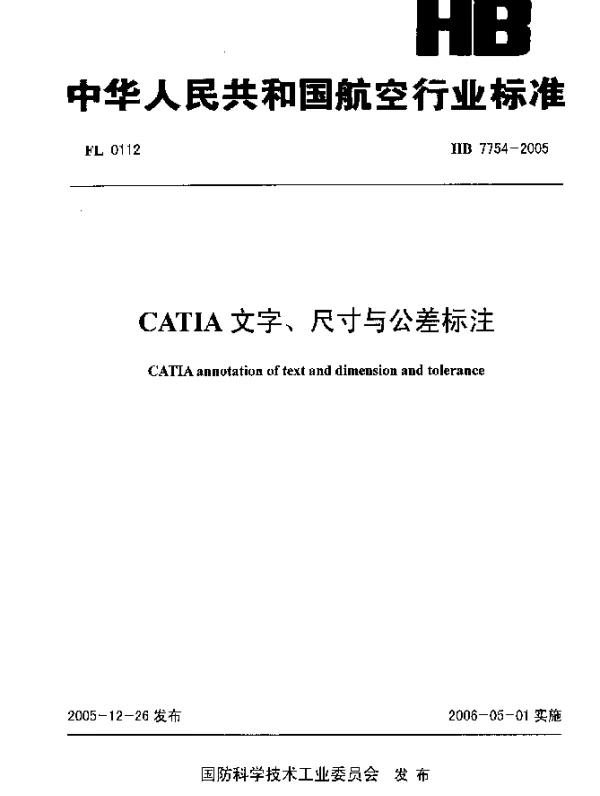

HB 7754-2005 CATIA 文字、尺寸与公差标注

HB 7754-2005 CATIA 文字、尺寸与公差标注常见问题解答

以下是关于HB 7754-2005标准中CATIA软件在文字、尺寸与公差标注方面的常见问题及其解答。

1. 什么是HB 7754-2005标准？

HB 7754-2005是中国航空工业标准，主要规定了机械制图中文字、尺寸与公差标注的相关要求。它适用于航空航天领域的工程设计，是CATIA等CAD软件进行标注时的重要参考依据。

2. 在CATIA中如何设置符合HB 7754-2005的文字样式？

要设置符合HB 7754-2005标准的文字样式，请按以下步骤操作：

• 打开CATIA，进入“工具”菜单，选择“选项”。
• 在弹出的对话框中，找到并展开“常规” -> “文本”。
• 将字体设置为“宋体”或“黑体”，字号根据图纸比例调整。
• 确保文字高度符合HB 7754-2005的要求（通常为3.5mm或5mm）。
• 保存设置并应用到当前项目。

3. 如何在CATIA中标注尺寸并符合HB 7754-2005规范？

在CATIA中标注尺寸时，需注意以下几点：

• 选择“标注”工具栏中的“线性尺寸”或“径向尺寸”功能。
• 确保尺寸线的方向与视图一致，避免倾斜。
• 标注数字应居中对齐，且数字高度符合HB 7754-2005的要求。
• 对于公差标注，使用“公差”工具，并选择合适的公差类型（如对称公差、极限偏差等）。

4. HB 7754-2005对公差标注有哪些具体要求？

HB 7754-2005对公差标注有以下要求：

• 公差值应以毫米为单位，且标注在尺寸线上方或旁边。
• 对称公差用“±”表示，极限偏差用“上偏差/下偏差”的形式标注。
• 公差带符号应符合国家标准，例如圆度用“○”，直线度用“－”。
• 公差值的字体大小和格式需与整体图纸保持一致。

5. 如果CATIA中的标注不符合HB 7754-2005，该如何检查和修正？

可以通过以下方法检查和修正：

• 使用CATIA的“检查”功能，逐项核对标注是否符合标准。
• 手动调整标注样式，确保字体、尺寸、公差等符合HB 7754-2005要求。
• 如果需要批量修正，可以编写宏脚本实现自动化调整。
• 保存修正后的文件，并重新导出PDF或DWG格式供审核。

6. 是否可以自定义CATIA的标注模板以符合HB 7754-2005？

是的，可以通过以下方式创建自定义模板：

• 在CATIA中设置好所有符合HB 7754-2005要求的参数（如字体、颜色、尺寸等）。
• 将当前配置保存为“用户模板”，以便后续项目直接调用。
• 在新项目中加载该模板，确保所有标注符合标准。

7. HB 7754-2005是否允许使用其他字体替代宋体或黑体？

根据HB 7754-2005的规定，推荐使用宋体或黑体作为默认字体。如果因特殊原因需要使用其他字体，需提前获得相关审批，并确保字体清晰可辨，不影响阅读。

8. 在CATIA中如何快速切换不同的标注样式？

CATIA支持通过“样式管理器”快速切换标注样式：

• 打开“样式管理器”，找到“标注样式”选项。
• 右键单击目标样式，选择“应用到当前文档”。
• 根据需要切换至符合HB 7754-2005的标准样式。
